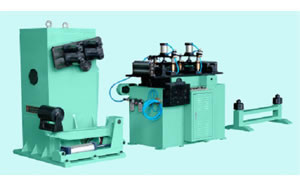

Máquina de enrolamento do núcleo do transformador

Máquina de enrolamento do núcleo do transformador

Este produto tem sido descontínuo e removido de nossa lista de produtos

Esta máquina é projetada para enrolamento de núcleos CRGO na seção redonda, seção trapezoidal, + round seção trapezoidal combinado e claro, a seção retângulo convencionais também. Esta máquina é composta de decoiling posicionamento do dispositivo, e dispositivo de tensão, o dispositivo de enrolamento e sistema de controle. É equipado com dispositivo de contagem eletrônica de contagem de voltas.
Principais dados técnicos da Máquina de enrolamento do núcleo do transformador
2.1 Forma núcleo apropriado: plano e tridimensional
2,2 Adequado secções principais: redondo, retângulo, trapézio rodada + do trapézio,
2,3 Máx. diâmetro da coluna central: 230mm plano; 300 milímetros tridimensional
2,4 Máx. peso da peça: 1.5T
2,5 Adequado escala da capacidade do transformador:
1 Plano): 30 ~ 800kVA
2) 3D: 30 ~ 1600kVA
2,6 dispositivo de posição:
1) Posicionamento automático, min. largura de 8mm de tira, max. largura da faixa de 340 milímetros
2) Dois aperto pneumático e estações de amortecimento e duas estações de posicionamento
3) A força de amortecimento pode ser ajustado com o medidor de pressão pneumática exibindo
2,7 Máx. raio de giro: 650mm
2,8 Máx. velocidade de enrolamento: (velocidade média de 0 ~ 30rpm) 55rpm
2,9 Método de ajuste de velocidade: controle do inversor da Mitsubishi
2,10 Potência do motor principal de condução: 5kW
2,11 Máx. binário do enrolamento principal eixo: m sobre 1300n •
2,12 Dimensão: cerca de 6m x 1,5 m x 1,4 m
2,13 Peso: cerca de 2.000 kg
