  3. Máquina para dobrar tubos em serpentina

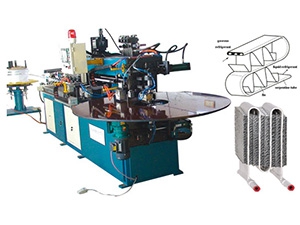

Máquina para dobra de tubos em serpentina em alumínio com vários canais

Este produto foi suspendido e retirado das nossas prateleiras

Inquira o formulário

Esta máquina é dedicada principalmente para dobrar tubos de alumínio planos multiporta ou microcanal em forma de serpentina para condensadores e evaporadores. É composta por um cabo de bobina, um dispositivo de alisamento, um dispositivo de alimentação automática, uma cabeça de dobra automática e um dispositivo de corte reto. Possui controle PLC e operação HMI, permitindo que o comprimento de alimentação, o raio de curvatura e a quantidade de dobras sejam predefinidos na tela tátil. Também os parâmetros podem ser facilmente configurados e salvos para uso futuro. Uma alta precisão de reposicionamento é garantida devido à alimentação do servo-motor e à transmissão do parafuso esférico.

Dados técnicos

Item Dados
Tubo de alumínio plano multiportas adequado Largura 19-44mm x espessura 4, 5, 6mm
Rolos de tubos planos adequados ID 500mm, OD 1100mm, Altura 400mm
Comprimento do núcleo 250-850mm
Quantidade máxima de dobra 50
Pressão pneumática 0.6MPa
Pressão hidráulica 5MPa
Potência total do motor 7.5kW
Produtividade 220 núcleo por deslocamento
Peso da máquina Cerca de 3000kg
Dimensão da máquina Cerca de 15000 x 2400 x 1900mm

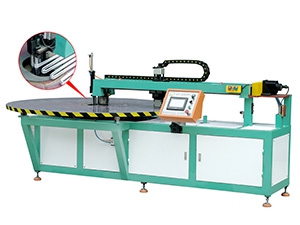

Dobradeira de tubo em serpentina de metal redondo

A dobradeira de tubo em serpentina de metal redondo é especialmente designada para multi-dobra de tubos de cobre redondo, alumínio ou aço em tubos serpentinas.

A máquina é composta por um dispositivo de alimentação automática, uma cabeça de dobra automática e um sistema de controle PLC. É controlada por PLC com operação HMI. O comprimento de alimentação, o raio de dobra e a quantidade de dobra podem ser predefinidos na tela tátil e vários programas podem ser salvos para uso futuro.

Dados técnicos

Item Dados
Material de tubo de cobre adequado T2M ou T2Y2
Diâmetro adequado do tubo de cobre Φ4.75~9.52mm
Espessura adequada do tubo de cobre 0.22+0.15mm
Raio de dobra R40 (min. R20)
Ângulo de dobra 0-190º
Comprimento máximo do tubo de cobre 8000mm
Quantidade máxima de dobra 10
Velocidade de alimentação 400mm/s
Velocidade de dobra 180º/s
Eficiência de dobra composta 3~4 segundos por dobra
Precisão de reposicionamento de raio de dobra ±0.5º
Precisão de reposicionamento de eixo de alimentação ±0.1mm
Fonte de pressão pneumática 0.6MPa
Potência total do motor 2kW (três servo motores)
Peso da máquina Cerca de 3000kg
Dimensão da máquina Cerca de 2200 x1100 x 1580mm

Nota: A máquina pode ser designada com dispositivos de desengate, alisamento e corte de tubos de bobina.
