Maquinaria para fazer núcleo de radiador para ar condicionado

Este produto foi suspendido e retirado das nossas prateleiras

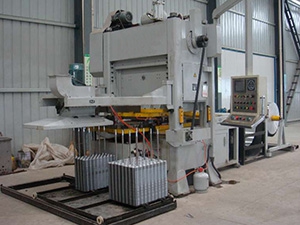

Linha de prensagem de aletas para ar condicionado

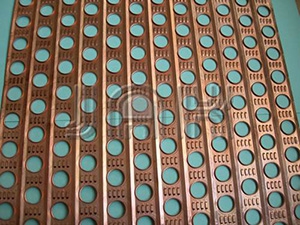

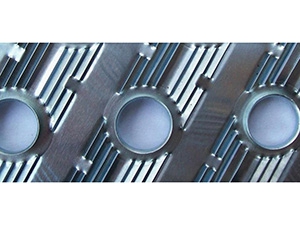

A linha de prensagem automática de aletas inclui um desbobinador automático, um dispositivo para espalhar óleo lubrificante, uma prensa de perfuração de alta velocidade e um dispositivo de descarga e empilhamento de aletas. Pode funcionar em placas de aletas de alumínio e cobre:

Esta linha de prensagem é controlada por PLC, operada por HMI e totalmente automática. Fornecemos duas manivelas duplas e manivela simples de alta velocidade.

Puncionadeira de dupla manivela, série JG36

Item JG36-63 JG36-80 JG36-100
Força nominal (kN) 630 800 1000
Curso de ram (mm)(mm) 40
Ajuste do molde superior (mm) (mm) 80
Altura do molde (mm) 275
Ajuste da altura do molde (mm) 20
Número de cursos (vezes/ min) 120-300
Dimensão de trabalho (mm) 1150 x 1500 1380 x 1500 1550 x 1500
Largura da banda adequada (mm) 700 860 1120
Diâmetro externo da bobina adequada (mm) 1200
Potência do motor de direção principal (kW) 8.5 11 13

Puncionadeira de uma manivela, série JG31

Item JG31-45 JG31-63
Força nominal (kN) 450 630
Curso de ram (mm)(mm) 40 45
Ajuste do molde superior (mm) (mm) 70 80
Altura do molde (mm) 275 275
Ajuste da altura do molde (mm) 40 40
Número de cursos (vezes/ min) 120-300 120-300
Dimensão de trabalho (mm) 820 x 1400 1050 x 1550
Largura da banda adequada (mm) 350 500
Diâmetro externo da bobina adequada (mm) 1000 1000
Potência do motor de direção principal (kW) 5.5 7.5

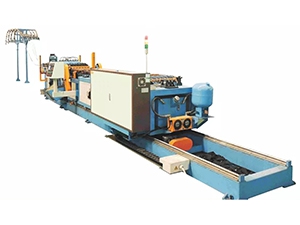

Dobradeira automática de tubo de cobre longo em U

Esta máquina foi especialmente designada para endireitamento e corta de tubos de cobre, dobrando-os em formato U para serem usados em núcleos de radiadores de ar condicionado.

Dados técnicos

No. Item Dados
1 Material de tubo de cobre adequado TP2 (M)
2 Tamanho de tubo de cobre adequado Φ9.52 / Φ7
3 Comprimento adequado do tubo em U 190mm~ 2500mm (ou customizado )
4 Número de tubos dobrados de cada vez 6 (ou customizado )
5 Velocidade de dobra Não superior a 11 segundos por ciclo (@L=1000mm)
6 Erro de raio de dobra ±0.05mm
7 Erro de altura de dobra ±0.5mm
8 Erro de comprimento ±0.5mm @ L = 200-1300mm ±0.8mm @ L = 1300-2500mm
9 Diferença de duas extremidades Inferior a 1.0mm
10 Taxa de redução da espessura da parede Inferior a 30%
11 Taxa de de deformação da seção Inferior a 15%
12 Erro de endireitamento Inferior a 3mm (cada 1000mm de comprimento)

Dobradeira automática de tubo de cobre curto em U

Esta máquina irá efetuar alimentação automática, dobra, corte e lançamento de pequenos tubos de cobre em formato U.

Dados técnicos

No. Item Dados
1 Material de tubo de cobre adequado TP2 (M)
2 Tamanho adequado do tubo de cobre Φ9.52 x 0.6mm / Φ7 x 0.5mm
3 Tamanho de tubo em U adequado Φ9.52 x 25mm / Φ7 x 21mm
4 Número de tubos para dobrar em uma vez 3 (ou customizado )
5 Velocidade de dobra 7~12 segundos por ciclo
6 Erro de raio de dobra ±0.05mm
7 Erro de altura de dobra ±0.5mm
8 Diferença de duas extremidades Inferior a 0.5mm
9 Taxa de redução da espessura da parede Inferior a 30%
10 Taxa de deformação da seção Inferior a 15%
11 Extremidade da boca redonda Inferior a 5%
12 Altura da rebarba Inferior a 0.2mm

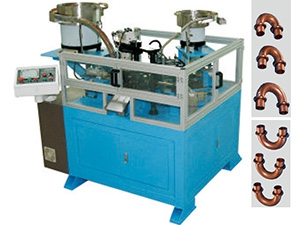

Máquina para montar cotovelo de solda em tubo de cobre

Esta máquina utiliza alimentação por vibração magnética, rotação de servo, controle de PLC e operação HMI.

Dados técnicos

No. Item Dados
1 Diâmetro externo do tubo de cobre apropriado Φ7, Φ7.94, Φ9.52mm
2 Espessura adequada da parede do tubo de cobre 0.3-0.5mm
3 Distância central da dobra em U 16-22mm @Φ7, Φ7.94 22-26mm @Φ9.52
4 Erro de distância central ±0.15mm
5 Velocidade de trabalho 1-3 segundos por ciclo

Máquina para expansão do tubo de núcleo radiador

Para realizar a expansão do tubo de cobre, dispomos de equipamentos de expansão verticais e horizontais. As configurações detalhadas são baseadas no tamanho do tubo de cobre, linhas, quantidade por linha, comprimento do núcleo e outros aspetos.

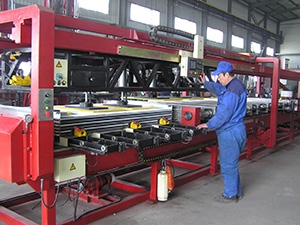

Máquina de expansão horizontal

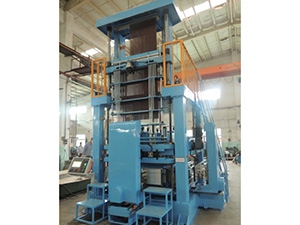

Máquina de expansão vertical
