Máquina para enrolar folhas de bobina

Início
Produtos
Máquina para fabricar transformadores

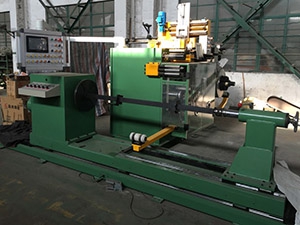

Máquina para enrolar folhas de bobina LV

Máquina para enrolar folhas de bobina LV

Esta máquina para enrolar folhas de alumínio é especialmente designada para enrolamento de alumínio e folhas de cobre tipo bobina nos transformadores e em aparelhos elétricos. A folha pode ser de uma camada ou de duas camadas.

Principais dados técnicos da máquina para enrolar folhas de bobina

Nº	Artigo		Especificações
			BRJ-1400 (II)	BRJ-1100 (II)	BRJ-800
1	Tamanho da bobina
1.1	Comprimento axial, mm		500-1400	250-1100	180-800
1.2	Comprimento axial, (incluindo chumbo inferior), mm		650-1550	400-1250	330-850
1.3	Diâmetro externo (excluindo plataforma), mm		700
1.4	Diâmetro externo máximo, mm		800
1.5	Diâmetro interno mínimo, mm		130	100	85
1.6	Formato de bobina		Redondo /Retangular
2	Material da bobina
2.1	Material		Cobre / folha de alumínio
2.2	Largura, mm		450-1250	200-1050	180-750
2.3	Espessura, mm	Cobre	0.5-2	0.3-2	0.3-2
		Alumínio	0.5-3	0.5-3	0.5-3
3	Desbobinador
3.1	Diâmetro interno, mm		400500
3.2	Diâmetro externo, mm		1000	900	900
3.3	Comprimento do braço, mm		1350	1150	750
3.4	Gama de expansão, mm		385-520
3.5	Capacidade, kg		2000	2000	1000
3.6	Força de expansão, N		1 0-15000	1 0-10000	1 0-10000
3.7			2 0-30000	2 0-20000
3.8	Pressão hidráulica, MPa		0-0.6
4	Máquina de enrolar
4.1	Momento de funcionamento, N/m		≥10000	≥7000	≥4000
4.2	Potência do motor de enrolamento, kW		15	11	11
4.3	Método de regulação de velocidade		Inversor de passos
4.4	Eixo de enrolamento, mm		50x90x1850
4.5	Velocidade de enrolamento, r/mim		0-20	0-25	0-30
5	Método de solda		TIG, automático
	Velocidade de solda, m/min		0-1	0-1	0-1
6	Dispositivo de corte		Lâmina de disco
	Velocidade de corte, m/min		1.5
	Comprimento por guilhotinagem, mm		1350	1100	700
7	Eixo para isolamento interlaminar		Dois conjuntos
	Diâmetro do eixo, mm		Menor que 400
	Diâmetro interno, mm		76	76	76
	Comprimento do eixo, mm		1400	1100	700
8	Dispositivo de isolamento
	Quantidade		Quatro conjuntos (pode ser de acordo com a solicitação)
	Diâmetro externo		Menor que 350mm
	Diâmetro interno		56mm
	Largura		15-200mm
9	Sistema de controle		Controlo automático PLC
10	Precisão de contagem		0.1 círculo
11	Método de retificação de desvio		Sistema servo
11.1	Precisão de retificação		±0.1mm

Máquina para enrolar folha de bobina HV

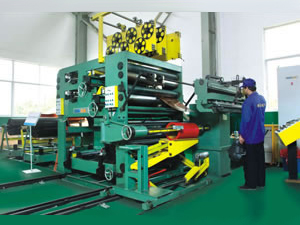

Esta série de máquina para enrolamento de folha de bobina é designada especialmente para enrolar folhas de bobina de alta tensão usadas na distribuição de transformadores de energia. É uma máquina altamente automatizada que permite que a posição original da unidade de corte, movimento da bobina, viragem, giro seccional em 25 seções, precisão de retificação e diminuição de velocidade sejam predefinidos na tela tátil de 10.4 polegadas.

Dados técnicos

Nº	Artigo	Data
1	Suporte de folhas	2 unidades
	Gama de expansão	380-420mm
	Largura de eixo de expansão	200mm
	Diâmetro externo máximo da folha	800mm
	Peso máximo da folha	500kg
	Largura da folha	25-200mm
	Espessura da folha	0.5-1.5mm
	Tensão de folha	30~1200N
	Velocidade de compensação	150m/min
	Potência do motor de acionamento principal	5.5kW
2	Suporte de compensação de isolamento interlaminar	2 units
	Gama de expansão	73-80mm
	Comprimento de eixo de expansão	220mm
	Diâmetro externo do rolo de papel para isolamento adequado	Max. 400mm
	Largura de papel de isolamento	25-220mm
	Espessura de papel de isolamento	0.02-0.2mm
	Tensão de papel de isolamento	15-80N
	Motor de acionamento	1.5kW x 2
3	Unidade de enrolamento
	Velocidade de enrolamento	0-80rpm
	Torque de enrolamento	1580N·m
	Motor de acionamento principal	7.5kW
	Altura central	1200mm
	Distância entre a caixa de eixo principal e estoque de cauda	700-1300mm
	Diâmetro máximo adequado da bobina	1000mm
	Largura máxima adequada da bobina	1200mm
	Peso máximo da bobina	1500kg
	Precisão de retificação da bobina	±0.4mm
4	Sistema de solda TIG
	Corrente de solda	160A
	Velocidade de solda	0-0.7m/s
