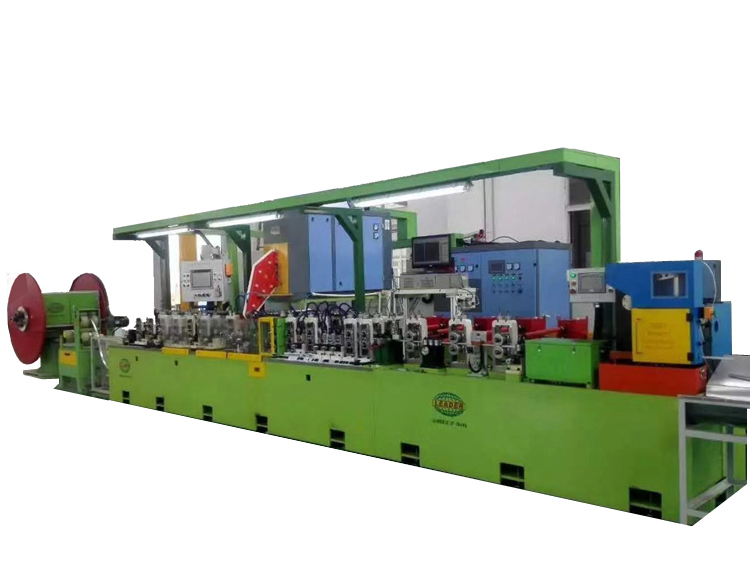

Moinho de Tubo para Radiadores de Alumínio (Alta Frequência)

Inquira o formulário
Descrição do Moinho de Tubo

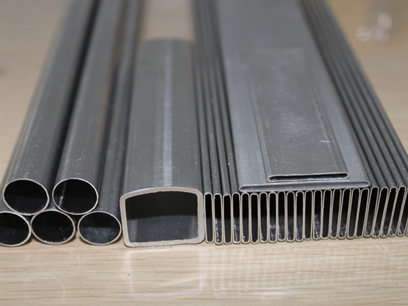

Esta série de moinhos de tubos de radiador de alumínio de alta frequência é capaz de produzir tubos planos de radiador de alumínio, tubos de cabeçalho de condensador/evaporador, tubos planos de intercooler, etc.

Os moldes de laminação de tubos são projetados em um tipo de cassete de troca rápida. Ao trocar esse tipo de cassete, também é possível produzir tubos planos de alumínio de outros tamanhos.

Nossos moinhos de tubos podem substituir 100% dos moinhos de tubos de alumínio da Schoeler Alemanha, Millmaster EUA ou Japão.

Fluxo de Produção de Alta Frequência
  • Carregamento da bobina de tiras de alumínio por dispositivo de carregamento de absorvedor a vácuo (opcional)
  • Desbobinamento de tiras de alumínio por desbobinador ativo
  • Alimentação de tiras de alumínio por alimentador de sincronização com buffer

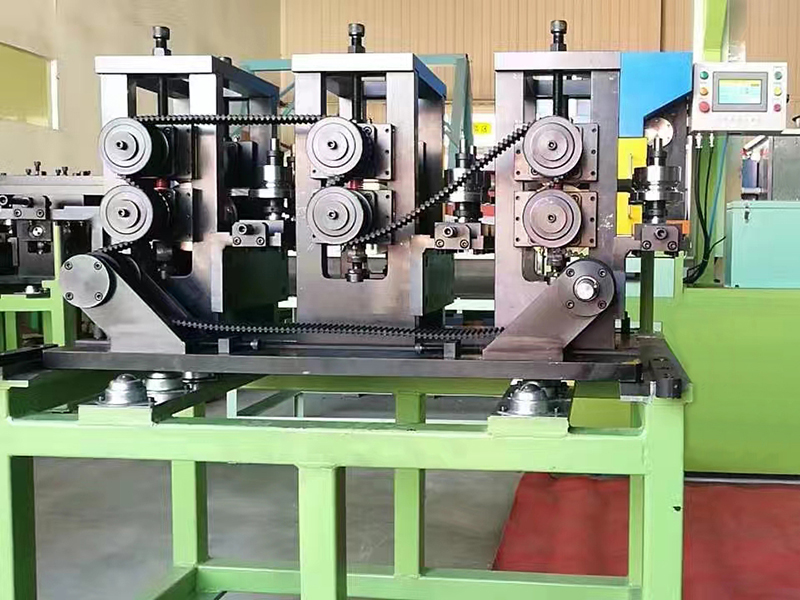

  • Pré-formação por seção de molde de pré-formação
  • Soldagem por soldador de alta frequência de estado sólido
  • Aperto por rolos de cerâmica
  • Remoção de rebarbas
  • Fixação de tamanho pela seção de molde de fixação de tamanho

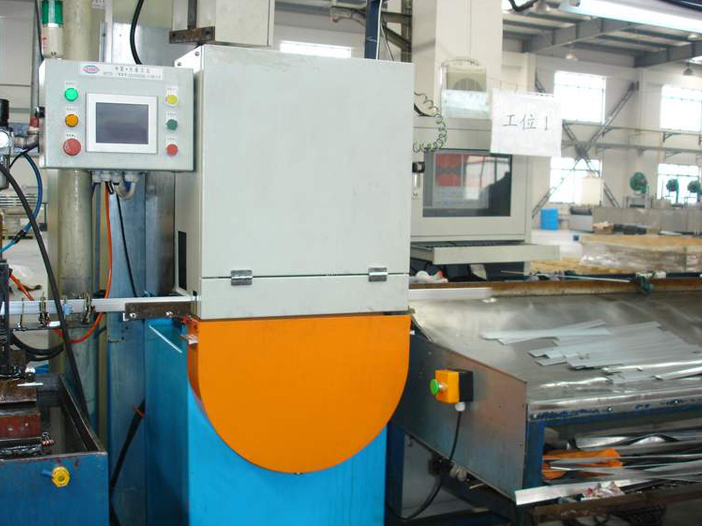

  • Corte no comprimento por meio de cortador de serra sem parar
Características Principais
  • Tecnologia especial de design e ajuste de rolos para a formação de vários tubos de alumínio.
  • Velocidade máxima de produção de 150 m/min
  • Soldador de alta frequência de estado sólido de alta qualidade, menor consumo elétrico, menor rebarba interna
  • Corte on-line no comprimento, sem necessidade de processamento secundário
  • Dispositivo de corte especial, corte de alta velocidade superior, capturando a velocidade da linha inteira
  • 300~375 cortes/min @400mm de comprimento
  • 160~200 cortes/min @750mm de comprimento
  • 120~150 cortes/min @1000mm de comprimento
  • 40~50 cortes/min @3000mm de comprimento
  • 20~25 cortes/min @6000mm de comprimento
Informação Técnica
Artigo Informação
Material adequado Alumínio puro ou liga de alumínio 4343/3003/7072 ou 4343/3005/7072, com/sem revestimento
Tamanho do tubo de alumínio plano aplicável Largura: 16~32 mm Espessura: 1,8 a 2,2 mm Espessura da parede: 0,26 a 0,30 mm
Comprimento adequado do tubo de alumínio 300~6000mm
Tamanho da bobina de tira de alumínio aplicável Máximo OD: 1900mm ID: 290~310mm Peso máx. Peso: 900 kg
Velocidade de produção Máximo 150m/min
Velocidade de corte Máximo de 400 cortes por minuto
Método de resfriamento do soldador Resfriador de ar + resfriador de água
Método de resfriamento para rolos Reciclagem de líquido refrigerante
Método de transmissão Distribuidores de acoplamento + redutor
Curva do tubo ≤0,5 mm @500 mm de comprimento
Torção do tubo ≤0,3 mm @300 mm de comprimento
Inclinação da extremidade de corte ≤0,3 mm
Altura da rebarba de corte ≤0,08 mm
Precisão do corte no comprimento ≤ ±0,3 mm
Vida útil das lâminas de corte Mais de 0,2 bilhão de cortes
Duração da troca dos rolos Uma hora por 4 trabalhadores @ método de troca de cassete
Duração da troca da largura do tubo ≤ 15min
Potência de alta frequência 400kHz, 100kVA
Potência elétrica total Cerca de 160kVA
Consumo elétrico total Cerca de 80 kW-h
Fonte de ar 0,5-0,7MPa, 0,8m3/min
Nível de ruído ≤78dB (@2m de distância)
Poluição Coleta de fumaça e poeira de soldagem, sem descarga de poluição líquida
Peso total Cerca de 16 toneladas
Dimensão de toda a linha Cerca de 30m x 5m x 3,5m (incluindo o rack de saída)
