Ironworker

Ironworker

Descrição do IRON WORKER

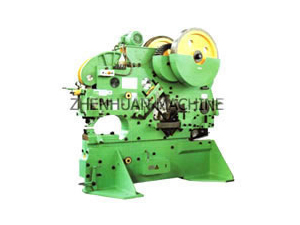

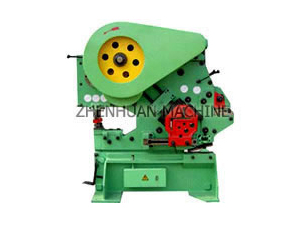

O Iron worker possui dois tipos: hidráulico e mecânico. Ele combina todas as funções puncionamento, guilhotina, prensa e dobra juntas.

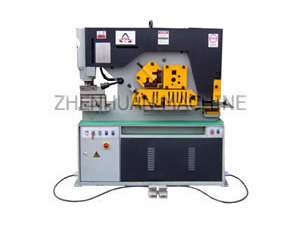

Iron Worker hidráulico

Especificações do IRON WORKER
Tipo Q35Y-16 Q35Y-20 Q35Y-25 Q35Y-30
Pressão (Ton) 55 75 110 140
Espessura máx. do corte (mm) 16 20 25 30
Força da placa  (N/mm2) <=450 <=450 <=450 <=450
Ângulo do corte (graus) 7 8 8 8
Tamanho da guilhotina em um curso
(espessura x largura mm)
16*250
8*400
20*330
10*480
25*330
16*600
30*355
20*600
Curso Ram (mm) 80 80 80 80
Número de cursos (vezes/min) 8 8 6 8
Profundidade do gargalo (mm) 300 355 400 600
Espessura da puncionada (mm) 16 20 25 26
Diâmetro máx da puncionada (mm) 25 30 35 38
Potência máxima do motor (kW) 4 5.5 7.5 11
Dimensões (CxLxA mm) 1640*730*1770 1860*800*1900 2355*960*2090 2680*1040*2300
Peso da máquina (kg) 1600 2000 4800 6800
Modelo QA34-25 Q35-16
Pressão (Ton) 110 63
Espessura máx de corte (mm) 25 16
Força da placa (MPa) <=450 <=450
Ângulo do corte (graus) 11 13
Tamanho da guilhotina em um curso
(espessura x largura mm)
28 x 160 20 x 140
Curso Ram (mm) 36 26
Número de cursos (vezes/min) 25 36
Profundidade do gargalo (mm) 600 450
Espessura da puncionada (mm) 25 16
Diâmetro máx da puncionada (mm) 35 28
Potência máxima do motor (kW) 7.5 4
Dimensões (CxLxA mm) 2885 x 1290 x 2450 1877 x 1945 x 725
Peso (kg) 7000
Parâmetros das funções de corte
Perfil Barra arredondada Barra quadrada Ângulo igualado Barra T Travessão - I Canal
Corte de 90º Corte de 45º Corte de 90º Corte de 45º
Q35-16 45 40x40 120x120x12 100x100x10 120x120x12 100x100x10 180x94x6.5 180x68x7
QA34-25 65 55x55 150x150x18 110x110x14 150x150x18 110x110x14 300x126x9 300x85x7.5
Q35Y-16 45 40x40 120x120x12 70x70x8 120x120x12 60x60x8 126x74x5 126x53x5.5
Q35Y-20 50 45x45 140x140x12 70x70x10 140x140x12 70x70x10 160x86x6 160x160x6.5
Q35Y-25 60 50x50 160x160x14 80x80x7 160x160x14 80x80x10 200x102x9 200x75x9
Q35Y-30 65 55x55 180x180x16 180x180x10 180x180x16 80x80x10 280x124x10.5 280x86x11.5
