Há muitos tipos diferentes de prensas mecânicas para diferentes fins. Se você não sabe como escolher, Por favor nos mande suas exigências detalhadas ou informações sobre o produto, estamos seguro que podemos lhe dar a melhor sugestão.

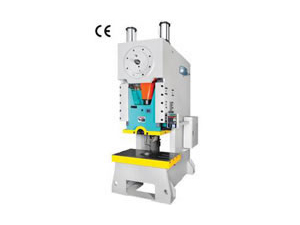

Prensa de Curso Regulável JL21

Características principais da prensa de curso ajustável JL21
1. A prensa de curso ajustável JL21 vem com corpo soldado para uma intensidade elevada.
2. A prensa mecânica é instalada com embreagem de fricção pneumática do tipo seco.
3. Os usuários podem ajustar o curso do bloco de deslizamento através do cilindro de ar.
4. Além de guia deslizante de oito faces, esta gama de produto é equipada com dispositivo de proteção contra subcarga
5. Sistema de lubrificação automática
6. Certificado pela CE, a prensa de curso ajustável tem um dispositivo de ajuste de altura automático com tela digital e cilindro de equilíbrio.
7. As válvulas tipo duplex são importados do Japão.
8. Tanto os componentes elétricos principais e PLC são comprados nas marcas famosas internacionais.
9. O amortecedor de ar, dispositivo de alimentação automática e dispositivo de proteção fotoelétrica são opcionais.

Principais dados técnicos da prensa de curso ajustável JL21

Itens JL21-45 JL21-63 JL21-80 JL21-110 JL21-125 JL21-160 JL21-200
Força nominal kN 450 630 800 1100 1250 1600 2000
Curso nominal mm 4 4 5 6 6 6 6
Curso deslizante mm 20-120 10-150 10-150 10-160 10-160 16-160 19-180
SPM Fixo min-1 80 70 60 50 50 40 35
Variável (opcional) min-1 70-90 60-80 50-70 40-60 40-60 35-50 30-50
Altura máxima do molde mm 270 300 320 350 350 350 450
Ajuste da altura do molde mm 60 80 80 80 80 110 110
Profundidade da garganta mm 230 300 300 350 350 380 390
Espaço entre colunas mm 550 620 640 710 760 810 870
Mesa de trabalho L-R mm 810 900 1000 1150 1150 1300 1400
F-B mm 440 580 580 680 680 740 760
Espessura mm 110 110 120 140 140 150 160
Tamanho da mesa de trabalho (diâmetro superior×profundidade×diâmetro inferior) mm 180×30 ×160 200×40 ×180 200×40 ×180 420×540 420×540 480×600 300×50 ×260
Tamanho do bloco deslizante L-R mm 600 680 710 810 810 920 920
F-B mm 360 400 440 500 500 580 600
Buraco do pernil Dia. mm 40 50 50 60 60 65 65
Depth mm 60 80 80 80 80 90 90
Potência do motor principal kW 5.5 7.5 7.5 11 11 15 18.5
Tamanho do contorno F-B mm 1600 1680 1750 1850 1850 2250 2500
L-R mm 1100 1200 1250 1400 1450 1560 1580
H mm 2800 3050 3150 3250 3250 3765 3420
Peso líquido kg 4350 6500 8500 10800 11500 15000 17950

Nota: prensa de 25T e 250T também estão disponíveis.

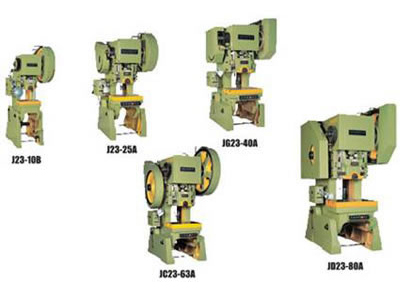

Prensa excêntrica inclinável J23 Prensa excêntrica inclinável J23

Características
A prensa excêntrica inclinável J23 adota cambota horizontal e embreagem chave rotativa rígida para superar o rebote durante perfuração. A altura do vinco pode ser ajustada manualmente através de escala. O produto da série J23-25A é equipado com dispositivo de travagem de emergência, capaz de fazer o slide parar dentro 0-135 grau. O dispositivo de proteção de cortina de luz é opcional.
1. Tonelagem de 6.3T a 80T
2. Freqüência de perfuração (tempos de curso): 170~53 S.P.M

Parâmetros técnicos da prensa excêntrica inclinável J23
Itens JC23-6.3 J23-10B J23-16 J23-16B J23-25A
Força nominal kN 63 100 160 160 250
Curso nominal mm 3 4 5 5 5
Curso deslizante mm 35 60 55 70 80
SPM min-1 170 145 125 125 60
Altura máxima do molde mm 110 130 160 170 180
Ajuste da altura do molde mm 30 35 45 45 70
Distância entre o centro de deslizamento e estrutura mm 110 130 160 170 210
Tamanho da mesa de trabalho mm 200×310 240×360 300×450 320×480 400×600
Espessura da mesa de trabalho mm 40 50 40 60 70
Diâmetro da mesa de trabalho(diâmetro superior×profundidade×diâmetro inferior) mm Φ60 120×20 ×100 Φ100 Φ100 Φ120
Tamanho de diâmetro do leito de ferramenta (Dia.×F-B×L-R) mm 140×110×160 130×90 ×180 210×160 ×240 210×160 ×240 180×130 ×260
Tamanho do bloco deslizante mm 120×140 150×170 180×200 180×200 210×250
Tamanho do buraco do pernil mm Φ30×55 Φ30×55 Φ40×60 Φ40×60 Φ40×70
Ângulo máximo inclinado ° 30 25 25 25 25
Distância entre colunas mm 150 180 220 220 260
Potência do motor kW 0.75 1.1 1.5 1.5 2.2
Tamanho do contorno F-B mm 780 915 1150 1150 1325
L-R mm 610 700 900 900 990
H mm 1505 1690 1910 1910 2140
Peso líquido kg 360 600 1080 1080 1900

Itens JG23-40A JC23-63A JD23-63A J23-80A JD23-80A
Força nominal kN 400 630 630 800 800
Curso nominal mm 6 8 8 9 9
Curso deslizante mm 120 120 120 130 130
SPM min-1 55 50 50 45 45
Altura máxima do molde mm 220 270 270 290 290
Ajuste da altura do molde mm 80 80 80 100 100
Distância entre o centro de deslizamento e estrutura mm 260 260 260 270 300
Tamanho da mesa de trabalho mm 480×710 480×710 480×710 520×860 580×860
Espessura da mesa de trabalho mm 80 90 90 100 100
Diâmetro da mesa de trabalho(diâmetro superior×profundidade×diâmetro inferior) mm Φ220×25 ×Φ180 Φ220×45 ×Φ180 Φ200×45 ×Φ180 Φ200×45 ×Φ180 Φ200×45 ×Φ180
Tamanho de diâmetro do leito de ferramenta (Dia.×F-B×L-R) mm Φ200×150 ×300 Φ250×200 ×340 Φ250×200 ×340 Φ250×200 ×340 Φ280×220 ×380
Tamanho do bloco deslizante mm 270×320 280×320 280×320 280×380 280×380
Tamanho do buraco do pernil mm Φ50×70 Φ50×80 Φ50×80 Φ60×75 Φ60×75
Ângulo máximo inclinado ° 25 25 25 20 20
Distância entre colunas mm 300 350 350 410 410
Potência do motor kW 4 5.5 5.5 7.5 7.5
Tamanho do contorno F-B mm 1600 1810 1885 1810 1990
L-R mm 1180 1350 1350 1410 1410
H mm 2310 2640 2670 2790 2945
Peso líquido kg 3180 4000 4970 4790 5970

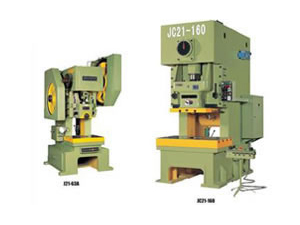

Prensa excêntrica de leito fixo J21Prensa excêntrica de leito fixo J21

Características principais da prensa excêntrica de leito fixo J21
Equipada com uma cambota horizontal, a prensa excêntrica de eixo fixo J21 é instalada com embreagem chave rotativa rígida. A altura do vinco pode ser ajustada manualmente através de escala. Para evitatr o deslizamento na gama de 0-135 graus, o produto com número do modelo incluindo letra "A"é construído com dispositivo de travagem de emergência. O dispositivo de proteção de cortina de luz é opcional.
A prensa excêntrica de leito fixo JC21-160 tem embreagem de fricção pneumática e série JD21 é projetada com embreagem de chave rotativa dupla.

Principais dados técnicos da prensa excêntrica de leito fixo

Itens J21-63A JD21-80A JD21-100A JD21-125A JC21-160
Força nominal kN 630 800 1000 1250 1600
Curso nominal mm 8 9 10 10 6
Curso deslizante mm 120 130 140 140 160
SPM min-1 50 45 38 38 40
Altura máxima do molde mm 300 320 320 320 350
Ajuste da altura do molde mm 80 100 100 100 100
Distância entre o centro de deslizamento e estrutura mm 300 300 380 380 380
Tamanho da mesa de trabalho mm 570×760 580×860 710×1100 720×1200 740×1300
Espessura da mesa de trabalho mm 90 100 120 120 150
Diâmetro da mesa de trabalho (diâmetro superior×profundidade×diâmetro inferior) mm Φ200×45×Φ180 Φ200×45×Φ180 Φ260×50×Φ220 Φ260×50×Φ220 Φ300×50×Φ220
B Tamanho de diâmetro do leito de ferramenta (Dia.×F-B×L-R) Corpo de fundição mm Φ280×220 ×320 Φ280×220 ×380 Φ320×250×420 Φ470
Corpo de aço 220×250 220×260 260×290
Tamanho da corrediça mm 280×320 280×380 420×560 580×770
Buraco do pernil mm Φ50×80 Φ60×75 Φ60×80 Φ60×80 Φ65×85
Distância entre colunas Corpo de aço mm 470 410 630 620 730
Corpo de fundição 320 580 580
Potência do motor kW 5.5 7.5 7.5 11 15
Tamanho do contorno (FB×LR×H) mm 1550×1410×2610 1925×1470×2675 1960×1335×2850 2060×1600×3000 2200×1550×3160

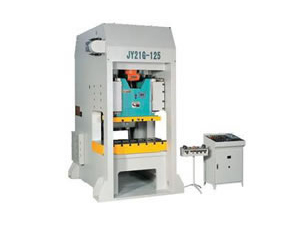

Prensa de alta precisão e alta velocidade JY21G Prensa de alta precisão e alta velocidade

Características de prensa de alta precisão e alta velocidade JY21G
1. A prensa de alte precisão e alta velocidade JY21G é designado com estrutura semi-vedante em forma de D para alta resistência e alta rigidez.
2. Possui embreagem de fricção pneumática tipo seco.
3. Dispositivo tipo válvula de ar é adotado para prensagem mecânica de alta velocidade.
4. Sistema de lubrificação compulsivo
5. Tanto os componentes elétricos como PLC são comprados nos fornecedores internacionalmente famosos.
6. A prensa de alta precisão e alta velocidade vem com dispositivo de proteção contra sobrecarga hidráulica.
7. O ajuste automático de altura do molde através da escala
8. O eixo de veio vai parar de forma inteligente no ponto morto superior em alta segurança.
9. Pode ser respeitadas nivelador decoiler, e dispositivo de alimentação automática para ser uma linha de produção automática
10. Tonelagem 16T a 80T
11. Freqüência de perfuração (tempos de curso): 500~200 S.P.M

Principais dados técnicos da prensa de alta precisão e alta velocidade JY21G
Itens JY21G-63 JY21G-80 JY21G-125 JY21G-160 JY21G-200
Força nominal kN 630 800 1250 1600 2000
Curso nominal mm 1.5 2
Curso deslizante mm 30 40
SPM min-1 150-250 90-120
Altura máxima do molde mm 300 350 380 400 450
Ajuste da altura do molde mm 60
Distância entre o centro de deslizamento e estrutura mm 300 320 350 380 390
Tamanho da mesa de trabalho mm 580×900 620×1090 680×1220 740×1300 760×1350
Espessura da mesa de trabalho mm 140 160 180 180 200
Tamanho do furo da mesa de trabalho mm 100×350 150×400 200×580 200×700 200×750
Tamanho do bloco deslizante mm 400×480 500×800 620×980 650×950 680×1000
Tamanho do buraco do pernil mm Φ50×80 Φ50×80 Φ60×80 Φ65×90 Φ65×90
Distância entre colunas mm 870 910 1200 930 970
Potência do motor kW 11 15 18.5 22 30
Tamanho do contorno (FB×LR×H) mm 2050×1300×2700 2500×1600×2950 2620×1650×3200 2330×1870×3240 2560×1900×3320
Peso líquido kg 10000 11000 16500 18500 19880

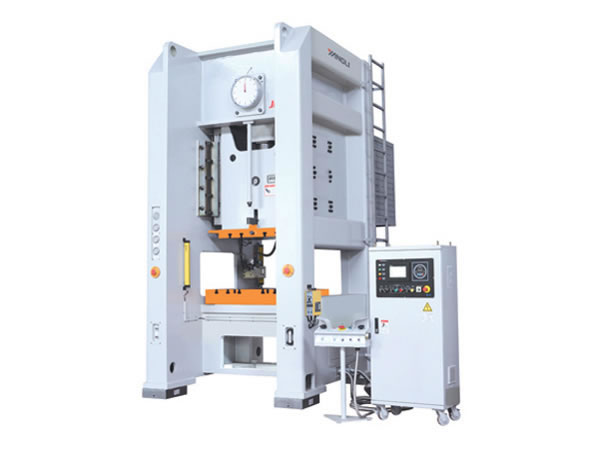

Prensa de alto desempenho tipo pórtico JM31/JMD31 Prensa de alto desempenho tipo pórtico JM31/JMD31

Características da prensa de alto desempenho tipo pórtico JM31/JMD31
1. A estrutura tipo coluna da prensa de alto desempenho tipo pórtico JM31/JMD31 é soldada com uma peça de placa de aço para elevada rigidez.
2. Embreagem de fricção a seco com alto desempenho e torque grande. Embreagem úmida é opcional para o produto de série JM31-160-400.
3. A máquina de prensagem hidráulica é projetada com dispositivo de proteção contra sobrecarga.
4. Guia deslizante estendida de oito faces tem elevada precisão.
5. Dispositivo de ajuste automático de altura do molde com tela digital.
6. Um cilindro de equilíbrio de elevação está disponível com esta prensa de alto desempenho tipo pórtico.
7. A válvula solenóide dupla é importado de outros países.
8. Além do ejetor de ar, o nosso equipamento de prensagem tipo pórtico é instalado com sistema de lubrificação forçada.
9. O cilindro de balanço é manualmente lubrificado.
10. Os componentes elétricos e PLC são comprados nos fornecedores mundialmente famosos.
11. Tanto a interface como o excêntrico-elétrico estão disponíveis. O amortecedor de ar, alimentador NC, e dispositivo de proteção de cortina de luz é opcional.

Principais dados técnicos da prensa de alto desempenho tipo pórtico JM31/JMD31

Itens JM31-160/JMD31-160 JM31-200/JMD31-200 JM31-250/JMD31-250 JM31-315/JMD31-315 JM31-400 JM31-500 JM31-630
Força nominal kN 1600 2000 2500 3150 4000 5000 6300
Curso nominal mm 6 6 8 8 10 10 10
Curso deslizante mm 160 180 200 200 200 200 250
SPM Fixo min-1 40 35 30 30 25 20 18
Variável * 35-50 30-40 25-35 25-35 20-30 / /
Altura máxima do molde mm 350 450 500 550 600 650 700
Ajuste da altura do molde mm 110 110 120 120 120 120 120
Subplaca (F-B×L-R) mm 740×1050 760×1130 800×1200 850×1250 900×1350 1000×1500 1200×1700
Espessura de subplaca mm 150 160 170 170 180 190 200
Área do bloco deslizante (F-B×L-R) mm 650×800 650×850 700×900 750×950 800×1050 900×1200 1100×1450
Furo do pernil mm Φ65×90 Φ65×90 Φ70×90 Φ70×90 Φ80×90 Φ80×90 Φ90×100
Distância entre colunas mm 1150 1200 1320 1370 1550 1700 1900
Abertura lateral (FB×H) (sobreplacas superior) mm 760×300 800×370 820×430 880×480 920×520 1020×600 1100×650
Distância entre sobreplacas superior e o chão mm 1020 1030 1050 1050 1050 1060 1050
Potência do motor principal kW 15 18.5 22 30 37 45 75
Amortecedor (opcional) Quantidade   1 1 1 1 1 1 1
Força de ejeção kN 160 160 250 250 250 250 250
Curso de ejeção mm 80 80 80 80 80 80 80
Área de ejeção mm Φ350 Φ350 340×540 400×540 400×540 400×540 400×540
Tamanho da máquina (F-B×L-R×H) mm 2480×1750×3500 2570×1810×3610 2950×2080×3850 3150×2200×4000 3430×2400×2410 3670×2580×4600 4150×2900×5200
Peso líquido kg 16500 19500 24000 29000 37000 48000 62500

*Variável SPM é opcional.

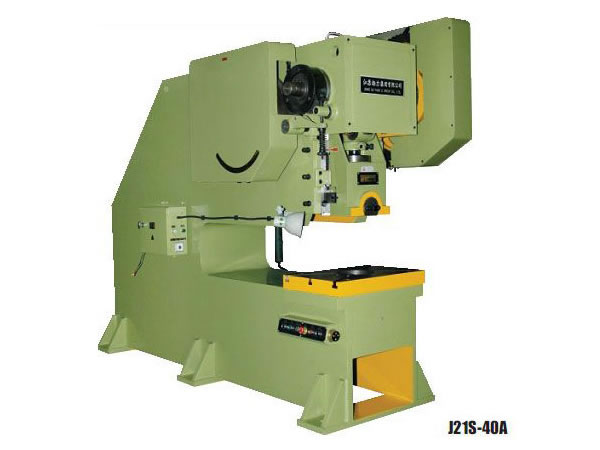

J21S Prensa excêntrica de garganta profunda J21S Prensa excêntrica de garganta profunda

Principais características da prensa excêntrica de garganta profunda J21S
1. A prensa excêntrica de garganta profunda J21S tem garganta aprofundada para área de área de operação ampliada.
2. Ela tem cambota do tipo horizontal e embreagem de chave rotativa rígida.
3. Dispositivo de ajuste manual de altura do molde com escala
4. A prensa excêntrica de garganta profunda com letra "A" no número do modelo pe equipada com dispositivo de paragem de emergência para parar o bloco deslizante a 0-135 graus.
5. Dispositivo de proteção de cortina de luz é opcional

Principais dados técnicos da prensa excêntrica de garganta profunda J21S

Itens J21S-6.3 J21S-10 J21S-16 J21S-25A
Força nominal kN 63 100 160 250
Curso nominal mm 2 2 2 2.5
Curso deslizante mm 35 60 70 80
SPM min-1 170 145 125 60
Altura máxima do molde mm 110 130 170 180
Ajuste da altura do molde mm 30 35 45 70
Distância entre o centro de deslizamento e estrutura mm 700 700 700 700
Tamanho da mesa de trabalho mm 200×310 240×360 320×480 400×600
Espessura da mesa de trabalho mm 40 50 60 70
Tamanho do furo da mesa de trabalho mm Φ60 Φ120×20 ×Φ100 Φ100 Φ120
Tamanho do diâmetro do leito de ferramenta mm Φ140×110 ×160 Φ130×90 ×180 Φ210×160 ×240 200×200
Dimensão do bloco deslizante mm 120×140 150×170 180×200 210×250
Tamanho do furo do pernil mm Φ30×55 Φ30×55 Φ40×60 Φ40×70
Distância entre colunas mm 162 182 220 350
Potência do motor kW 0.75 1.1 1.5 2.2
Tamanho da máquina (F-B×L-R×H) mm 1540×700 ×1525 1620×730 ×1800 1680×840 ×1880 1790×990 ×2288

Itens J21S-63A J21S-80A JD21S-100A JD21S-125A
Força nominal kN 630 800 1000 1250
Curso nominal mm 4 5 6 6
Curso deslizante mm 120 130 140 140
SPM min-1 50 45 38 38
Altura máxima do molde mm 270 290 320 320
Ajuste da altura do molde mm 80 100 100 100
Distância entre o centro de deslizamento e estrutura mm 450/800 450/800 450/760 450/760
Tamanho da mesa de trabalho mm 480×710 580×860 710×1100 720×1200
Espessura da mesa de trabalho mm 90 100 120 120
Tamanho do furo da mesa de trabalho mm Φ200×45 ×Φ180 Φ200×45 ×Φ180 Φ260×50 ×Φ220 Φ260×50 ×Φ220
Tamanho do diâmetro do leito de ferramenta mm 200×250 220×260 260×290 260×290
Dimensão do bloco deslizante mm 280×320 280×380 420×560 420×560
Tamanho do furo do pernil mm Φ50×80 Φ60×75 Φ60×80 Φ60×80
Distância entre colunas mm 450 450 580 580
Potência do motor kW 5.5 7.5 7.5 11
Tamanho do contorno (F-B×L-R×H) mm 2220×1350 ×2600 2220×1380 ×2650 2530×1555 ×2990 2550×1610 ×2990

NOTA: Qualquer outro tipo de prensa meânica estão disponíveis.

Inquira o formulário
Outros Produtos
