Máquina de solda de tubo aletado em H para caldeira

Descrição
A nossa máquina de solda de tubo aletado em H para caldeira é desenvolvida para para fabricação de tubo aletado composto por tubos simples ou tubo duplo. O tubo aletado é amplamente usado em caldeiras. Esta soldadeira de tubo aletado é composta por trole manual, sistema pneumático, unidade de soldagem e estrutura de suporte.

Controlada pelo PLC, a máquina para solda de tubo aletado em H para caldeira, fornece uma produção semi automática. O processo de produção inclui alimentação manual de tubo de aço, descarga de tubo aletado manual, carregamento de aleta manual e fornecimento automático de aleta. O espaçamento e comprimento entre aletas podem ser configurados no PLC. Os espaçamentos entre as aletas de um tubo podem ser variados. .

Capacidade da máquina de solda de tubo aletado em H para caldeira

Itens especificações
Comprimento adequado do tubo aletado em formato H 1-15m
Espessura adequada do tubo aletado em formato H 2-3mm
Diâmetro adequado do tubo de aço base 19-51mm
Material aplicável Tubo de base Aço carbono Aço carbono Aço inox
Aleta Aço carbono Liga de aço de baixo carbono Aço inox

Parâmetros técnicos da máquina de solda de tubo aletado em H para caldeira

Itens Especificações
Fonte de potência de solda Inversor de frequência intermediária, 160kVA×3
Método de arrefecimento do transformador de soldagem Arrefecimento por água compulsiva
Diodo retificador controlado pelo silicone ABB da Suíça, 12 peças
Eletrodo de soldagem ativa Be-Co-Cu liga
Força de pressão de eletrodo de soldagem 2500N
Cilindro pneumático para prensagem e posicionamento Airtec da Taiwan
Unidade de recozimento para seção de soldagem Período de recozimento é ajustável
Velocidade de solda <4s ( 38.1mm para tubo de base e 3mm para aleta)
Resistência de solda >50MPa para tubo de base rasgado
Largura de costura de solda Maior que a espessura da aleta
Tolerância de comprimento de aleta soldada (comprimento total) ±1mm
Tolerância de comprimento de aleta soldada (fracional) ±0.5mm
Tolerância de passo de aleta ±0.1mm
Perpendicularidade entre aleta e tubo de base ±1°
Diferença de altura entre aletas ±0.2mm
Distância central entre dois tubos ±0.2mm (para tubo duplo)

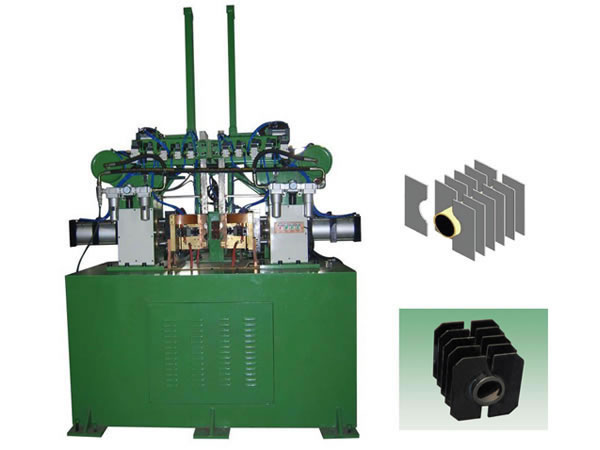

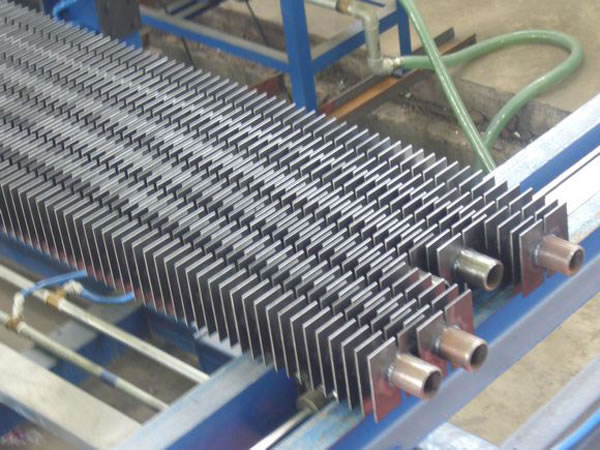

Foto da máquina de solda de tubo aletado em H para caldeira
