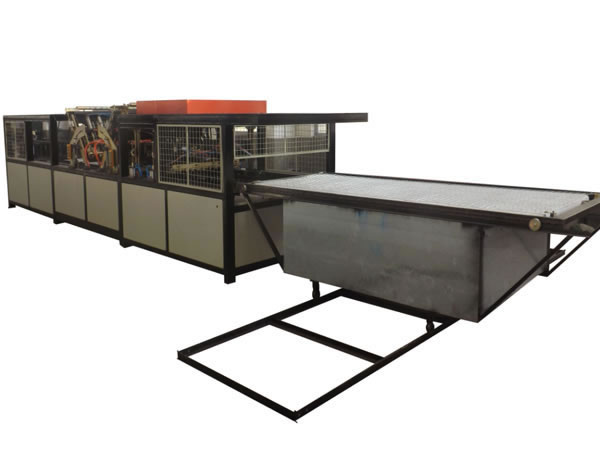

Linha para produção de painéis em 3D

Linha para produção de painéis em 3D

Breve introdução

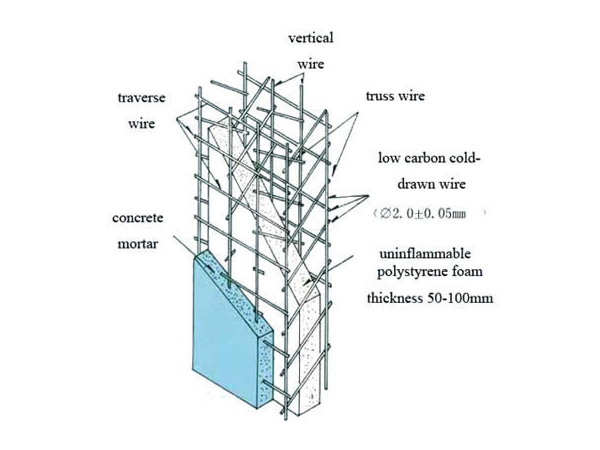

Esta linha é utilizada para produção de painel de concreto de estrutura reforçada, também chamado painel 3-D. Este painel de estrutura tridimensional de peso leve adota como núcleo um painel não infamável com espessura de 50mm.
Este tipo de painel é um produto pré fabricados. Após ser entregue no local e ser instalado, será aplicado em apenas um lado ou em ambos os lados do painel, cimento. Assim, se dá forma a um painel de parede clara.
Este tipo de painel é um novo estilo de parede com desempenho perfeito, tal como leveza, facilidade e rapidez para ser instalado, economiza energia, isolante térmico, isolante de ruídos, não é inflamável, impermeável, etc.

Características da linha de produção
A linha completa é composta por uma máquina de solda, máquina de solda para estrutura em malha 3D, máquina para rebobinar arame, máquina para alisar e cortar, compressor de ar w tanque de armazenamento, máquuna de solda à ponto manual para reparo.

Dados técnicos principais

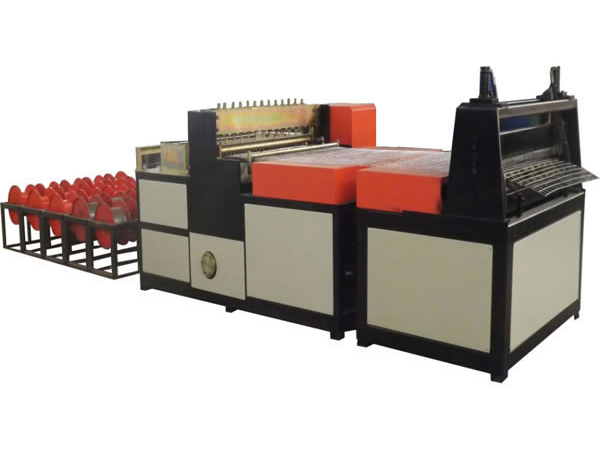

1. Máquina para solda de malha plana automática
3D Panel Welding Machine

Esta máquina adota tecnologia de controle simultâneo elétricos e eletrônicos. Ambos, tempo de solda e controle de separação da solda são controlados por um circuito digital integrado. Possui alta exatidão de alto controle. Função estável, firme ponto para soldadura, soldadura sem borbulhos, velocidade rápida para soldadura, fácil operação.
Esta máquina é equipada com um dispositivo de posicionamento e corte precisos que assegura o comprimento uniforme e cantos regulares.
O sistema de desenho da rede, adota a haste da tração e dispositivo de posicionamento elásticos da grade que asseguram o ajuste fácil da grade e assim, elevam precisão da dimensão da grade.
A grade pode ser livremente ajustada

Diâmetro do arame 1.5-2.8mm Velocidade de solda 45 vezes por minuto
Dimensões da rede 50*50mm-200*200mm Avaliação da potência 75kVA
Largura das malhas 1200mm Dimensões 2.5x2.1x1.4m
Número de urdiduras 24* Peso 2.5T

Nota: * 25 urdiduras são opcionais .

2. Estrutura da máquina de solda de malha 3D (máquina de solda truss)
Esta máquina controlada por PLC, controla por tela sensível ao toque, dirigida por motor step e pneumático. Pode produzir um painel 3D automático.
Procedimentos de trabalho: plano de alimentação da malha e painel de espuma EPS/XPS→ posicionamento malha espuma → auto introdução arame truss → auto corte arame truss → solda arame malha

Avaliação da potência 75kVA
Voltagem da saída AC380V, 50Hz*
Fonte de ar estabelecida 3m3/min, 0.6MPa
Materiais adequados Painel EPS/XPS Espessura 30mm-100mm, não inflamável
Arame truss Malha plana simples/dulpa, arame truss em densidades diferentes; diâmentro do arame 2.0-3.0mm
Malha plana 52mm x 50mm or 50mm x 50mm
Escala de produção Tamanho padrão: 3000mm x 1220mm (CxL)** Em torno de 300,000-350,000 metros quadrados por ano
Avaliação da perda de solda Inferior a 5%
Força da soldadura Superior a 330N
Dimensões totais Comprimento x Largura x Altura 13.5 x 1.8 x 1.7m
Peso   4000kg

Nota: * O fornecimento da potência elétrica pode ser especialmente ordenado.
** Máquinas de tamanhos maiores 6000mm x 1220mm são opcionais.
3. Máquina de corte e endireitamento de arame
Esta máquina é usada para cortar e endireitar fios de aço. A potência do motor de corte é de 1.5kW, o diâmetro máximo adequado do arame é de 4mm.
4. Máquina para rebobinar arame de aço
Esta máquina é adequada para rebobinar arame de em bobinas para o uso de uncoilers de arame. A potência do motor de corte é de 1.5kW, o diâmetro máximo do arame é de 4mm.
5. Compressor de ar e tanque de armazenamento
Fluxo: 3m3/min, pressão 0.6-0.8Mpa, potência do motor 9kW, capacidade de armazenamento do tanque 1m3.
6. Máquina de solda manual por pontos: potência elétrica 75kVA.
7. Decoiler do arame: drive passivo, capacidade 2000kg
