Máquina de fundição sob pressão

Máquina de fundição sob pressão

Existem em dois tipos

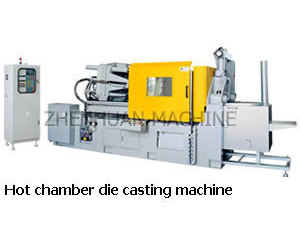

máquina de fundição sob pressão quente e máquina de fundição sob pressão fria

Características principais
Bocal, gooseneck e recipiente para derreter são duráveis e sãoo feitos em ferro ou aço para trabalhos quentes.
Bocal e gooseneck são aquecidos por aquecedor elétrico, são seguros e duráveis. Isto mantém a temperature estável e evita o bloqueio de produtos defeituosos no bocal.
Auto sistema de lubrificação central,ajustando diretamente o tempo de lubrificação do acoplamento mecânico.
Utiliza partes hidráulicas famosas de fabricantes famosos ao redor do mundo.
Sistema de controle de proporção dupla especial; Utiliza dos jogos de válvulas de fluxo/pressão separadas, e devido a isso, a velocidade das ações e pressão podem ser ajustadas livremente.
O acendedor eletrônico co queimador de óleo é importado do Japão. O ajuste do fogo é altamente seguro e estável.
O resfriador do óleo é do tipo refrigerado à água, de alta eficiência de refrigeração para manter a temperatura do óleo à temperatura determinada.

Dados técnicos principais
ITEM Unit ZL-50/60 ZL-90 ZL-130 ZL-200 ZL-280 ZL-400
Travamento frontal KN 600 900 1300 2000 2800 4000
Curso do troquel mm 225 268 310 400 500 550
Espessura do troquel (Min-Max) KN 50 60 70 110 130 180
Curso da injeção (Max) mm 65 65 75 100 128 120
Espessura do troquel(Max) Mm 120-325 140-350 170-460 250-560 220-650 300-750
Diâmetro do tirante de ligação Mm 50 60 75 90 100 130
Espaço entre as barras de transferência
(L×A)
Mm 309x309 360 x360 410 x410 510 x510 560 x560 620 x620
Posição de tiro Mm 0,-50 0,-50 0,-80 0,-100 0,-100 0,-125
Curso do Pistão Mm 130 130 150 175 180 230
Curso direcional Mm 200 210 210 210 210 340
Força da injeção(Max) KN 65 65 90 130 158 182
Diâmetro do pistão Mm 45 50 50 55 55 60 65 70 70 75 80 90
Peso máx de cada tiro (Zn) Kg 0.9 1.0 1.2 1.4 1.8 1.95 2.85 3.32 3.1 3.8 5.5 7.0
Pressão hidráulica MPa 13.0 13.0 14.0 14.5 14.5 14.5
Potência do motor KW 7.5 11 15 18.5 22 22
Capacidade do recipiente (Zn) Kg 320 360 360 550 550 1345
Capacidade do acumulador L 16 20 25 30 30 40
Fornalha Combustível Kg/h 4.8 4.8 4.8 6.3 6.3 11.2
Desperdício Forno elétrico KW 30 30 30 30 40 40
Capacidade do tanque de óleo L 210 220 250 400 450 800
Peso da máquina Kg 3100 4200 5000 7600 10500 17400

Nota: Requerimentos especiais podem ser atendidos

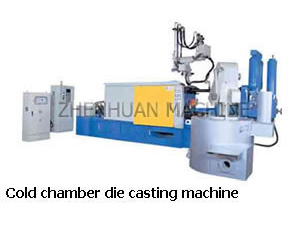

Máquina de fundição sob pressão fria

Características principais
Adota três parafusos de tensão ou Chave em formato C mas dispositivo elevador hidráulico, que vai de encontro às especificações do molde.
O sistema injetor adota um pistão de dupla velocidade e acumulador de carga de pressão, tornando mais eficiente o aumento da velocidade da injeção e pressão.
O sistema injetor é equipado com uma válvula lógica de grande diâmetro e válvula para controle preciso do fluxo, que melhora a reação injetora e diminui a vibração da pressão do óleo. O sistema também adota um preciso ajuste de 4 estágios injetores.
De alto desempenho, bomba de link duplo de baixo ruído, enconomiza o consumo de energia e melhora a produtividade.
Possui um sistema automático de lubrificação central. A frequência da lubrificação pode ser pré ajustada diretamente, aumentando assim o tempo de vida da máquina.
Com um sistema de engrenagem de direção-motor para trocar os moldes, operação simples, programa automático para ajuste dos moldes, cálculos precisos das posições dos moldes.
O ejetor hidráulico é conveniente para o controle. A velocidade ejetora é ajustável.
O sistema hidráulico adota um controle de proporção dupla para ajuste conveniente da velocidade e pressão.
Com um preciso controle PLC, 100 unidades para armazenamento, alarme e diagnóstico automático; A posição dos moldes é analisada por uma régua elétrica precisa, e a posição do controle de exatidão pode ser de 0.1mm.

Dados técnicos principais
Código Unit ZLC-160 ZLC-300 ZLC-500 ZLC-630 ZLC-1000 ZLC-1600
Força do grampeamento KN 1600 3000 5000 6300 10000 16000
Curso do troquel mm 380 400 500 650 880 1200
Espessura do troquel mm 210-560 250-650 350-848 350*850 450-1150 500-1400
Tamanho das placas (HXV) mm 675*680 900*915 1165*1170 1240*1240 1620*1620 2010*1960
Espaço entre as barras de transferência mm 465*465 560*560 760*760 775*775 1030*1030 1180*1180
Diâmetro da barra de transferência mm 80 110 140 160 200 250
Força injetora intensificada KN 250 380 450 616 870 1290
Força injetora KN 110 110 190 200 310 445
Curso injetor mm 340 465 580 600 820 940
Diâmetro do pistão mm 50,60,65 50,60,70 70,80,90 70,80,90 90,100,110,120 110-150
Shot weight Kg 1.3,1.8,2.1 1.3,2.5,2.7 4.2,5.5,6.9 4.2,5.8,7.3 9.5,11.7,14.2,17 17-32
Pressão da fundição Kgf/cm2 1290,890,760 1530,1060,780 1588,1215,960 1588,1210,960 770-1380 730-1370
Área de fundição Cm2 120,170,200 185,265,360 385,500,640 390,515,650 730-1305 1165-2190
Área máx de pressão abaixo de 40MPa Cm2 405 700 1510 1585 2500 4000
Posição do tiro de injeção mm 0-70-140 0-80-160 0-175 0-250 0-300 0-175-350
Penetração do pistão mm 135 160 250 250 320 370
Força ejetora KN 112 140 265 315 500 580
Curso injetor mm 85 100 130 150 210 2550
Pressão de trabalho hidráulico Kgf/cm2 140 140 140 140 160 140
Motor de direção HP/KW 20/15 25/18.5 40/30 50/37 60/45 2*(60/45)
Tanque do óleo L 410 620 900 1050 1400 2600
Peso da máquina Kg 5800 12500 23000 27500 65500 100000

Nota: Requerimentos especiais podem ser atendidos
