Máquina de flange côncava final

Descrições de máquina de flange côncavo final
Como o nome indica, esta máquina para flegeamento de extremidade côncava é designada para produzir vários tipos de extremidades côncavas em dois passos, tais como o tipo elíptica, Tipo de prato frota, tipo cônico, tipo esférico, e assim por diante. É composto por duas máquinas: máquina de prensa de tambor e máquina de flange.

Princípio de funcionamento da máquina de flange côncava final

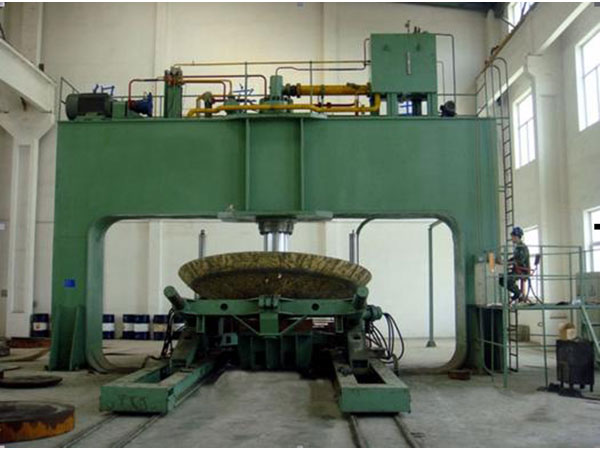

A primeira etapa envolve máquina de prensa de tambor. O pistão do cilindro principal se move para cima e para baixo para conduzir a ferramenta superior para pressionar a chapa prima para que tome a forma côncava exigida. O manipulador montado dentro do quadro irá se mover, rodar e inclinar a peça.

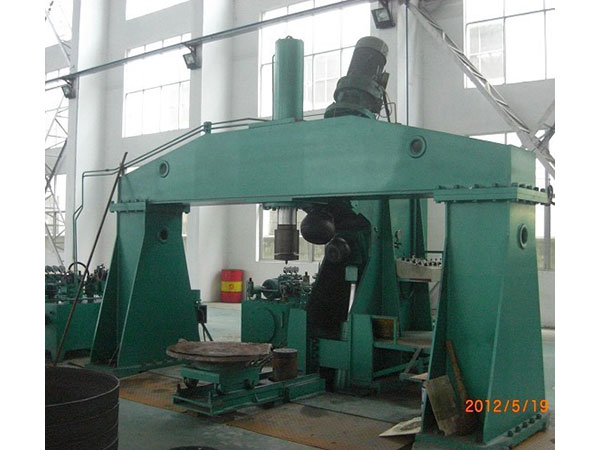

A segunda etapa é realizada pela máquina de flange. Adotando princípio de fiação, esta máquina irá fazer peças em branco apartir da máquina de tambor para elíptico final, prato final, forma esférica final, fundo plano ou extremidade inferior cônico, etc. A estrutura é do tipo de quadro fechado, resultando em boa rigidez. A velocidade de rotação é ajustado stepless. É de controle PLC (Ormön do Japão), é fácil de operar.

Parâmetros técnicos da máquina de flangeamento de extremidade côncava
1. Diâmetro de extremidade côncava: 1m-10m (ou personalizada)
2. Espessura da parede do material: 4-40mm aço carbono por flangeamento a frio; 10-80mm aço carbono por flangeamento a quente.
3. Configuração detalhada e parâmetros dependem do diâmetro exato da extremidade côncava e espessura da parede

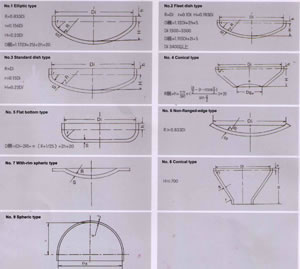

Tipo Típico Final
