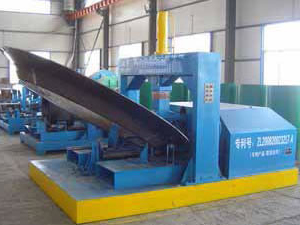

Máquina giratória de peças de ventilador axial

Máquina de fiação polia
Inquira o formulário

Descrição
A máquina para fazer peças de giro do ventilador é especialmente oferecida para ventiladores industriais. Este dispositivo de giro para peças de ventilador pode ser usado para cilindro de flageamento e coletor de vento para ventilador axial, rotação de entrada de ar e do disco frontal do ventilador centrífugo através de formação de um passo. Além disso, a nossa máquina para fazer peças de ventilador axial pode ser usada para fabricar esferas de duto de ar e duto expandido.

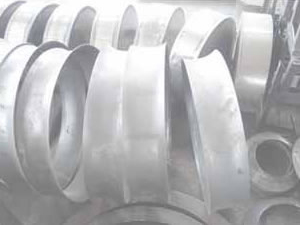

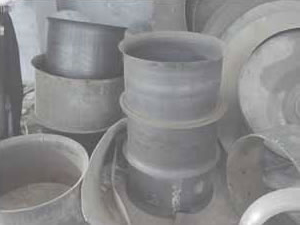

  • Entrada

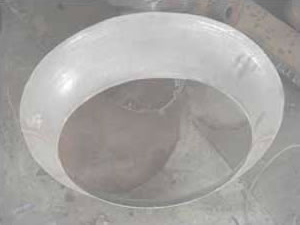

  • Disco frontal

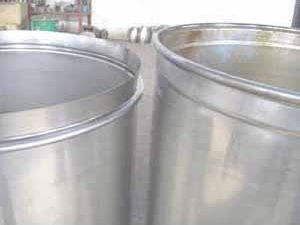

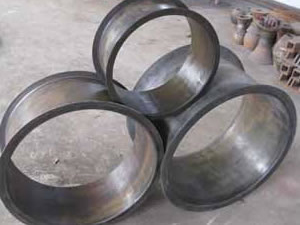

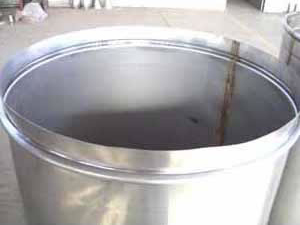

  • Cilindro

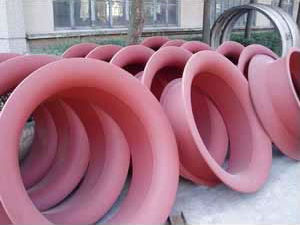

  • Colector

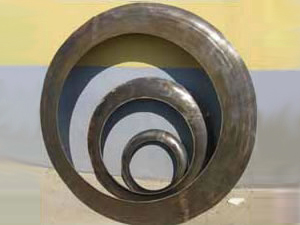

  • Esfera de duto
  • Expansão
  • Colector
  • Disco frontal

Características
1. A máquina para fazer peças de giro do ventilador distingue-se pela operação simples, baixo nível de ruído e baixo consumo de energia.
2. Empregando uma roda de giro especial, a máquina para flangeamento do cilindro do ventilador integra diferentes funções para reduzir o número de ferramentas necessárias para a produção.
3. Uma vez que o giro é conduzido a partir do meio do material em branco, a máquina formadora de entrada de ar permite superfície giro suave e pouca deformação.
4. Graças à estrutura compacta, é muito fácil para os usuários a mudar a roda de giro girando para a máquina de peças de giro do ventilador.

Parâmetros técnicos

Itens Especificações
Aplicação Ventilador centrífugo Entrada de ar e formação de disco dianteiro
Ventilador axial Flangeamento de coletor de vento e cilindro
Duto de ar Expansão da boca, flangeamento
Diâmetro máximo das peças do ventilador Código do ventilador 4-72, 4-73 1800mm
Código do ventilador 9-19, 9-26 600mm
Tamanho do disco frontal Código do ventilador 4-72, 4-73 3.6#-18#
Código do ventilador 9-19, 9-26 3.6#-6#
Espessura máxima de aço de carbono Código do ventilador 4-72, 4-73 ≤6mm
Código do ventilador 9-19, 9-26 ≤3mm
Diâmetro do cilindro adequado ≥350mm
Altura de flangeamento adequado ≤30mm
Espessura de flangeamento adequada ≤3mm
Comprimento adequado do cilindro 600mm (3000mm opcional )
Potência de acionamento do motor principal 4kW, controle por inversor
Potência do motor de bomba hidráulica 3kW
Dimensão da máquina 2800×1800×1630mm

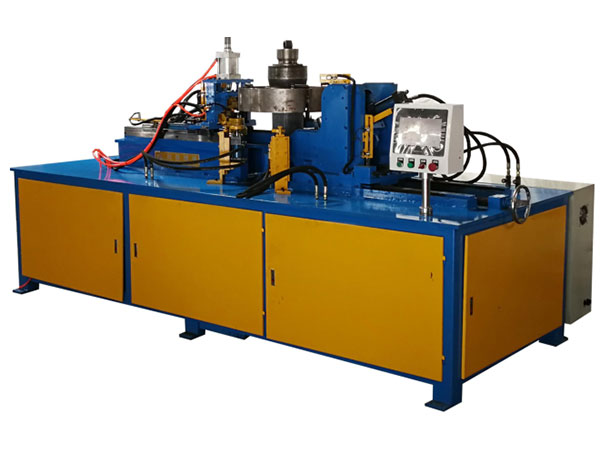

Máquina de cravar e cilindro de bordear com ventilador hidráulico

Esta máquina é especialmente projetada para flangeamento e cravagem em peças de ventiladores.

Especificações técnicas principais

Artigo Especificações
Diâmetro da flange 300-1300mm (personalizado)
Espessura de flange 1-4mm
Espessura de punção 1-5mm
Velocidade de produção 80-200peças/8horas
Modo de direção Tipo hidráulico
Modo de controle PLC + écran tátil
Potência do motor 11kW
Peso da máquina 4600kg
