Máquina para corte de tubo de bobina de cobre

Máquina de corte de tubos

Descrição
A máquina para corte de tubo é uma máquina de corte por comprimento CNC para endireitar tubos de cobre e cortá-los em comprimento necessário, automaticamente. Ele adota a tecnologia de corte especial, resultando no corte sem limalhas e pequena deformação da secção de corte.

Características principais da máquina para corte de tubo de cobre
1. Servo alimentação estável e de reposicionamento de alta precisão
2. Tempo de um corte com quatro peças, de alta eficiência
3. Com a função de esticar-quebra
4. Controle do PLC, a alimentação automática de alta automação, o corte automático, auto descarregagem e auto-alarme.

II Principais Dados Técnicos da Máquina de corte de tubos
Item Dados Observações
Material Bobina de tubo de cobre
Diâmetro Ф6.35~Ф19.05mm
Espessura da parede 0.3~1.0mm
Tamanho da bobina de cobre Diâmetro exterior: 1000 ~ 1250mm
diaemter Interior: 130mm

Peso da bobina de cobre Max. 280kg
Corte pedaços 4 Disco duplo, uma vez
Comprimento de corte Min. 40 mm, no max. limit Quando menos de 100mm, sem pré-alongamento
Curso de alimentação de um tempo 1000 mm
Eficiência de funcionamento 8 vezes por minuto(L=1000)
Tolerância Straighteness ≤2‰
Reposicionamento de precisão L≤1000 mm≤0.3mm L≥1000 mm  ≤0.6mm

d0-espessura da parede original
d1-terminou a espessura da parede
f= (d1 - d0)/ d0 %

Boca de diâmeter taxa interna encolhimento f < 20%
Duração diferença entre os quatro peças ≤0.5mm (L=1000)
Condição da superfície após o corte Nenhum risco aparente, desenhar marcas, etc n. rebarbas na boca
Arredondamento de tubos de corte Non-redondeza≤3%
Poder 380V \ 50Hz \ 3Kw Com a chave do ar
Fonte de ar 0.5--0.7MPa

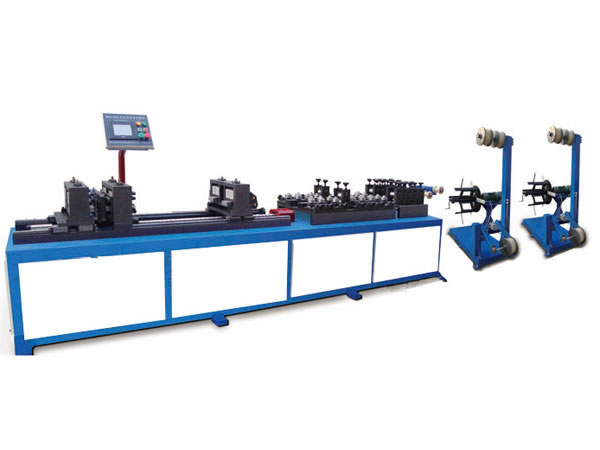

Máquina para corte de tubo de bobina de alumínio Máquina para corte de tubo de bobina de alumínio

Descrição

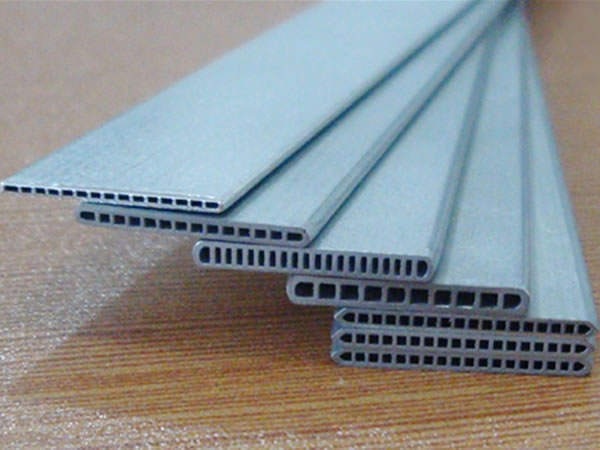

O condensador multi-fluxo em ar condicionado automotivo utiliza tubos de alumínio planos. Esta máquina de corte de tubos de alumínio é especialmente concebida para endireitamento e corte em comprimento tubo de alumínio automaticamente. Esta gama de produto adota a tecnologia de corte especial, resultando no corte sem limalhas e pequena deformação da secção de corte.

Características principais
1. Empregando sistema de alimentação servo, a máquina para corte de tubo de alumínio tem desempenho reposicionamento estável e de alta precisão
2. Duas peças de tubo de alumínio podem ser cortadas de forma síncrona, resultando em alta eficiência de trabalho.
3. A função de corte por estiramento resulta em menos taxa de encolhimento da boca
4. Controlado pelo PLC, este produto pode completar desbobinamento, alimentação material, e corte de material, automaticamente.

Parâmetros técnicos da máquina para corte de tubo de bobina de alumínio

Itens Especificações
Material Tubo de bobina de alumínio de plana plana
Largura do tubo de alumínio plano 14-32mm
Espessura do tubo de alumínio plano 1.5-3mm
Tamanho da bobina de alumínio Diâmetro externo: 1100mm: 450-500mm altura: 300-330mm peso: max. 300kg
Peças de corte 2
Comprimento de corte Min. 100mm, sem limite superior
Curso de alimentação de uma só vez 200-900mm
Velocidade de corte 15 vezes por minuto (L=650)
Precisão de corte por comprimento ≤±0.2mm
Precisão de endireitamento de largura ±0.04/850mm
Precisão de endireitamento de espessura ±0.02/850mm
Tempo para troca de lâmina de corte ≤5min
Tempo para troca de largura do tubo ≤15min
Potência elétrica total Cerca de 10kW
Fonte de ar 0.5-0.7MPa
Peso total Cerca de 2800kg

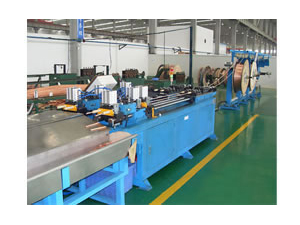

Exibição do produto

Outras máquinas relacionadas com a produção condensador multi-fluxo automotivo são disponibilizadas por nós.

Nós podemos fornecer qualquer tipo de tubo de máquinas de corte para diferentes fins!
