Máquina para fazer aletas em tubo oval

Inquira o formulário

Descrição

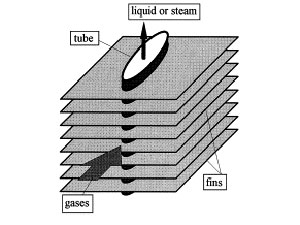

As máquinas para fazer aletas para tubos ovais para trocadores de calor são amplamente utilizadas em sistemas de resfriamento de ar da estação de energia e da indústria química. Os tubos têm formato oval, sendo diferentes de outros tubos de aletas tradicionais.

A máquina para fazer aletas em tubos ovais é especialmente designada para perfurar e colocar aletas de forma automática nos tubos.

Principais características
- Controle PLC, operação HMI, exibição de condições de trabalho
- O display e cam eletrônicos garantem ações precisas e suaves entre a prensa de perfuração e o dispositivo de corda.
- A mesa de matriz move de forma transversal, tornando a manutenção e a verificação de trocas de moldes convenientes.
- Mais guias de rolos garantem maior precisão de guia e vida útil mais longa
- Controle de velocidade potente do inversor, operação estável de toda a linha de produção.

Dados técnicos

Item JG31CT-45 JG31CT-100
Força nominal ( (kN) 450 1000
Curso de ram (mm) 70 70
Ajuste de molde superior (mm) 50 80
Altura do molde (mm) 2750 270
Ajuste da altura do molde (mm) 20 30
Número de cursos (vezes /min) 60-250 60-250
Largura de banda adequada (mm) 150 240
Diâmetro externo da bobina adequada (mm) 1200 1200
Peso adequado da bobina (kg) 1000kg 1000kg
Comprimento máximo do tubo oval (mm) 10m 15m
Número máximo de cordas de tubo 2 ou 4 8 ou 4
Potência do motor de acionamento principal (kW) 5.5 11

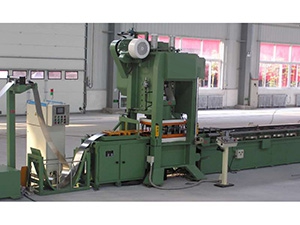

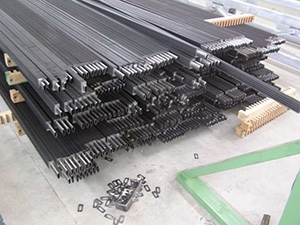

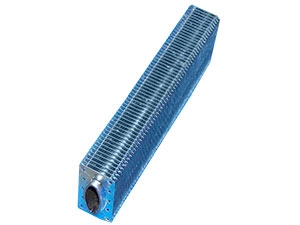

Fotos da máquina para fazer aletas em tubo oval
