Máquina para tubos aletados

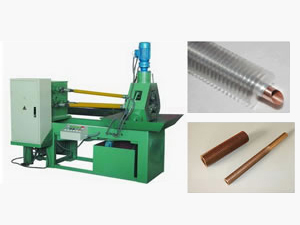

Descrição da máquina de rolamento de tubo aletado
Esta máquina de rolamento de tubo aletado é também chamada de máquina para aletamento de tubo. Ela pode ser empregada para rolamento metálico único ou tubo com aletas bi-metálico utilizado em aquecedores e trocadores de calor.

1. Ferramenta de suporte e o corpo de suporte adota a estrutura de dupla-circular avançados com chave para suportar torque, deslocamento exatos e confiáveis.
2. Suporte de ferramenta tem o projeto de tipo split, que é muito fácil para a depuração da lâmina, como também torna de fácil instalação da lâmina e lavável.
3. Rolamento do eixo pode ser movido com mancais deslizantes hidrodinâmicos cônica, tendo para maximizar o aproveitamento.
4. Juntas universais e elemento de ligação entre todas as linhas de eixo. Caixa separada de rolar máquina do moinho.
5. Estreitamente com os dados técnicos, o material final será eficiente e as láminas terão longa duração.

Parâmetros técnicos da máquina de rolamento de tubo aletado

Artigo Especificações
GJ-66A GJ-66B GJ-66C
Material do tubo de base Alumínio, aço carbono, cobre
Faixa de diâmetro do tubo de base Φ7~12mm Φ12~32mm Φ15~45mm
Material de barbatana Alumínio/ cobre
Espessura da barbatana 0.3~0.7mm
Altura da barbatana 7mm 16mm 16mm
Diâmetro externo do tubo com aletas acabado Φ25mm Φ64mm Φ77mm
Passo em espiral 1.8mm; 2.0mm; 2.1mm; 2.3mm; 2.5mm; 2.8mm; 3.0mm; 3.2mm~8.0mm**
Máx. comprimento do tubo com aletas acabado 15m
Velocidade de rotação do fuso de saída 80rpm, 100rpm, 120rpm
Velocidade de rolamento da barbatana 0.6m/min, 0.75m/min, 0.9m/min
Potência do motor de acionamento principal 11kW
Peso da máquina Cerca de 1920kg
Dimensão global Cerca de 2050×760×1430mm

Notas:
* Quando o diâmetro do tubo de base é inferior a 22 mm, a altura da aleta recomendada não deve ser superior a 12 mm.
* Quando o passo das aletas é menor que 2,3 mm ou mais que 3,2 mm, é melhor fornecer mais detalhes dos tubos das aletas para verificarmos.

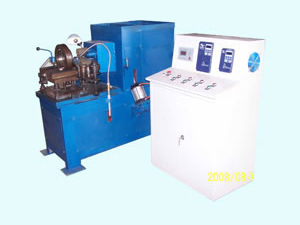

Màquina de Remoção do Enrolamento do Tubo Aletado Em Forma de L, LL

Descrição da máquina de enrolamento de tubo aletado em formato L, LL

Esta máquina é projetada especialmente para o processamento de forma aletada de tubos DL / L em diversos diâmetros. Adota o controle de tensão numérico para manter a força de ligação entre o tubo e a aleta para que esteja em melhor estado!

Parâmetros técnicos da máquina de enrolamento de tubo aletado em formato L, LL

Itens Especificações
Diâmetro do tubo base Φ16-38mm
Material do tubo de base Aço inox, aço carbono, cobre, alumínio
Material de aleta Alumínio Altura de aleta ≤20mm, passos de aleta 2.0-10mm
Cobre Altura de aleta ≤12mm, passos de aleta ≤2.54mm
Espessura de aleta 0.4-1.0mm
Potência do motor de acionamento principal 5.5kW
Velocidade de produção Max. 700rpm, cerca de 1.5m/min (com base no diâmetro de tubo de base)

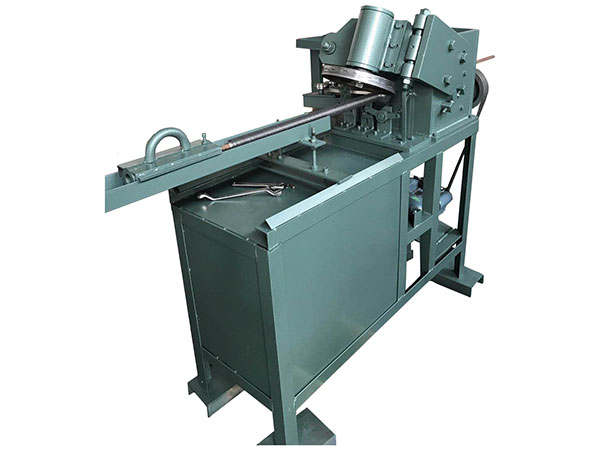

Bobinador mecânico de tubo de aleta L

Este bobinador mecânico de tubos de aleta L está especialmente projetado para enrolar aletas em espiral em tubos de base e para formar tubos com aletas em forma de L em diferentes diâmetros.

Parâmetros técnicos

Artigo Especificações
Material da aleta Alumínio, altura da aleta≤16 mm, passo da aleta 2,0-10 mm
Material do tubo de base Cobre, altura da aleta ≤ 12 mm, passo da aleta ≤ 2,54 mm
Diâmetro do tubo de base aço inoxidável, aço carbono, cobre, alumínio
Espessura da aleta Φ16-38mm *
Potência do motor 0,4-1,0 mm
Máx. velocidade de enrolamento 2,2kW, trifásico
Produtividade geral Velocidade do fuso 700rpm / min
Dimensão da máquina (embalagem) Cerca de 250m por 8 horas
Peso da máquina 1350 x 650 x 1250 mm

Nota: Quando o diâmetro do tubo da base é 13 mm ou 12 mm, a altura da aleta acabada não é superior a 9 mm.
