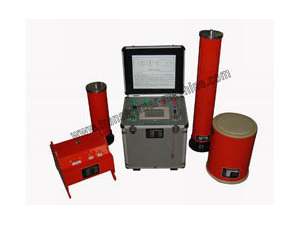

Sistema de ensaio de cabo Hipot

O sistema de ensaio de cabo hipot inclui potência de frequência, transformador de excitação, reatores e divisor de tensão. Os reatores são compostos de fundição de resina seca, adequado para diferentes ensaios de cabos. O dispositivo de elevação de tensão de frequência de ressonância variável permite que o reator e condensador alcançar a ressonância que adota frequência de potência e alta tensão e alta corrente sobre os objetos testados.

O sistema de ensaio de cabo hipot é portátil, excelente para testar cabos. Algumas peças podem pesar 60 kgs que são facilmente operadas por duas pessoas, e outras peças de 30 kg podem ser operadas por uma pessoa.

Parâmetros do Sistema de ensaio de cabo Hipot

Itens Especificações
Tensão de saída nominal 0-130kV
Frequência de saída 20-300Hz
Onda de tensão ressonante Onda senoidal, com taxa de aberração menos de 1%
Duração de funcionamento com carga completa 60 minutos
Fator de qualidade do sistema Maior que 20 sob carga máxima
Ajuste de frequência 0.1Hz, instabilidade menor que 0.01%
Fonte de potência 220V ou 380V fornecimento de eletricidade normal

Configuração e item de teste do Sistema de ensaio de cabo Hipot

Código Configurações básicas Cabos disponíveis
Potência de frequência Reator Transformador de excitação Divisor de tensão
ZXZ-44/22 2.5kW 1A/220kV, 2 sets 2.5kVA/1kV 25kV 10kV 300 mm2 ≤1km
ZXZ-88/22 4kW 2A/22kV, 2 sets 4kVA/1kV 25kV 10kV 300 mm2 ≤2km
ZXZ-132/22 6kW 2A/22kV, 3sets 6kVA/1/3kV 70kV 10kV 300 mm2 ≤3km 35kV,300 mm2 ≤0.7km
ZXZ-198/22 10kW 1.5A/22kV, 6sets 10kVA/1/3kV 70kV 10kV 300 mm2 ≤4km 35kV,300 mm2 ≤1km
ZXZ-264/22 15kW 2A/22kV, 6sets 15kVA/1/3kV 70kV 10kV 300 mm2 ≤4km 35kV,300 mm2 ≤1km
ZXZ-396/22 15kW 3A/22kV, 6sets 15kVA/1/3kV 130kV 10kV 300 mm2 ≤8km 35kV,300 mm2 ≤2km
ZXZ-640/22 25kW 2.5A/32kV, 8sets 25kVA/1/3/5kV 130kV 10kV 300 mm2 ≤10km 35kV,300 mm2 ≤3km 110kV,400 mm2 ≤1km
ZXZ-1280/22 50kW 5A/32kV, 8sets 50kVA/1/3/5kV 130kV 10kV 300 mm2 ≤20km 35kV,300 mm2 ≤8km 110kV,400 mm2 ≤2km
