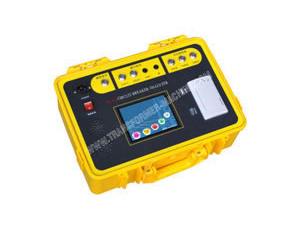

Analisador de disjuntor EHV

Analisador de disjuntor EHV

O analisador de disjuntor EHV, série KC-6A, é autónomo; tem um microprocessador controlado, 6 contatos secos, analisando o desempenho de disjuntores extra de alta tensão através do tempo de contacto de ensaio, lançamento, velocidade e excesso de viagens, etc.

Itens de ensaio do Analisador de disjuntor EHV
1. Testes de rotina: tempo, velocidade e lançamento.
a) Teste de tempo.
1. Encerramento/ tempo de abertura.
2. Sincronizado em fase (tempo diferente entre os contatos na mesma fase).
3. Fase entre simultâneas.
4. Frequência de ressalto e tempo.
5. Encerramento de contato / curva de tempo de abertura.
b) Velocidade e teste de lançamento.
1. Abertura / encerramento de velocidade instantânea, velocidade máxima e velocidade média.
2. Abertura / distância, excesso de viagens, ressalto para trás, lançamento total.
3. "Tempo de curso" curva.
c) Medição de corrente no encerramento / abertura de bobinas.
1. Teste de religamento: Encerrar - Abrir, Abrir - Encerrar, Abrir - Encerrar - Abrir.
2. Teste de baixa tensão: examine ou verifique o encerramento / abertura de ação da tensão da bobina.

Características principais do Analisador de disjuntor EHV
1. Tela tátil de de alta coloração 640x480, impressora térmica embutida de alta velocidade.
2. Microprocessador embutido, disco flash de 4GB.
3. Equipado com software de gerenciamento para dados históricos, consulta, comparação, listagem, relatório e impressão; Interface USB do computador.
4. O analisador de disjuntor EHV tem uma operação de potência integrada, não necessita de fonte secundária conveniente para utilizar em qualquer local.
5. Função oscilógrafo que exibe ondas de corrente e lançamento de curva de duração para identificar as falhas do sistema de comutação.
6. É equipado com sensor de velocidade angular, sensor linear ou sensor de resistência de slides, velocidade de testes de todos os tipos de interruptores.
7. O analisador de disjuntor EHV tem função de teste de religamento
8. Possui circuito de anti-interferência por dentro, adequado para uso confiável em subestação transformadora de 500 kV, garantindo segurança, estabilidade e testes de precisão.
9. Testes de suporte de baixa tensão em mecanismo de operação.
10. Adequado para características mecânicas e testes de tensão de ação em todos SF6 (Hexafluoreto de Enxofre), vácuo e interruptores de baixo teor de óleo.
11. Sete canais de testes para encerramento inerente / duração de abertura sincronizada em 6 contactos simultaneamente abertos e um canal para medir a velocidade.

Dados técnicos do analisador de desjuntor de circuito EHV
Item Especificações
Faixa de tempo 10ms-15s
Taxa de resolução de tempo 0.1ms
Precisão de medição de tempo 0.1% de leitura ±0.1ms
Diferença de erro de simultaneidade de aço mínima ±0.1ms
Gama de medição de resistência fechada 2000Ω
Precisão de medição de resistência fechada ±2% de leitura ±0.5Ω
Gama de medição de corrente de bobina 20A
Taxa de resolução de medição de corrente de bobina 0.01A
Gama de velocidade de medição 20m/s
Taxa de resolução de medição da velocidade 0.01m/s
Precisão de medição de velocidade ±1.0% de leitura ±0.05m/s
Gama de curso de medição 6mm-400mm
Taxa de resolução de curso de medição 0.1mm
Precisão de medição de curso ±1.0% de leitura ±0.1mm
Potência AC 220V±10%, 50Hz ±1Hz
Saída de potência de operação 20V-250V, 20A , digital e ajustável
Dimensão 410×310 ×240mm
Peso 10kg

Nota: Nós podemos fornecer outros analisadores de disjuntores com base em suas exigências detalhadas.
