Analisador de energia elétrica

Analisador de energia elétrica

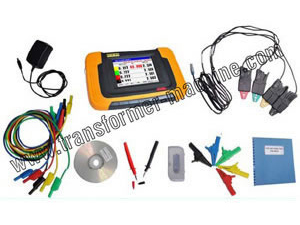

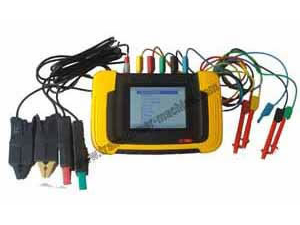

Este analisador de energia elétrica é designado por PQA-3561 de 3P/3W e 3P/4W, utilizado para testar e avaliar a qualidade de redes de energia. Este fornece análises múltiplas para a frequência harmónica, tensão/ corrente/frequência, desequilíbrio trifásico, potência e energia, registo de dados e muito mais.

O analisador de energia elétrica ajuda a localizar, prever e prevenir e solucionar os problemas no sistema de distribuição de energia. É caracterizado pela memória de grande porte, adequado para análise a longo tempo e recolha de dados de redes elétricas; seu software analisa os dados coletados e atualizados no computador.

Aplicações do Analisador de energia elétrica
1. Solução de problemas da linha de frente - diagnostica problemas na tela para imediatamente reiniciar a sua operação
2. Diagnóstico com antecedência - deteta e evita os problemas energia elétrica antes de ocorrer.
3. Validar a qualidade de energia fornecida na entrada de serviço.
4. O analisador de energia elétrica encontra problema inacessível e intermitente.
5. Estudos de carga - verificar a capacidade do sistema elétrico antes de adicionar as cargas.
6. Avaliação - Quantifique o consumo de energia antes e depois das melhorias, a fim de economizar a energia em dispositivos elétricos.

Características do Analisador de energia elétrica
1. Leve, tamanho pequeno e portátil.
2. Tela tátil LCD colorida de 5.7" 320x240.
3. Testa tensão trifásica, tensão de linha nula, corrente trifásica, corrente de linha nula e mais.
4. O analisador de energia elétrica atinge 50 vezes testes harmónicos com diafragma de espetro de frequência.
5. Teste de energia: Potência trifásica simples, potência ativa, potência reativa, fator de potência e potência elétrica de 3 fases (trifásica).
6. Teste de desequilíbrio de 3 fases com carga intensa.
7. Registo de pelo menos 40 vezes do surto de corrente e também 40 vezes de inclinação e dilatação.
8. Testes para movimento de ondas, oscilação de curto tempo e longo tempo.
9. O analisador de energia elétrica possui osciloscópio digital, que verifica formas de ondas do sinal de tensão e corrente.
10. Software de vista de dados para análise conveniente dos resultados de monitorização.
11. Entrada de ligação USB.
12. Alto desempenho da bateria de ióes de lítio recarregada, por mais de 5 horas.

Dados técnicos do Analisador de energia elétrica
Itens Especificações
Impedância de entrada 1MΩ, 20PF
Gama de medição de tensão 10-700Vrms
Gama de medição de corrente 5A, 10A, 100A, 1000A, 1500A e 3000A (via grampos atuais relacionados)
Gama de frequência 40Hz-70Hz
Medição harmónica 1-50th
Corrente de pico 2000A
Tensão de pico 1000V
Peso do corpo principal 1.6kg (3.53lb)

Função de dados de medição principal do Analisador de energia elétrica trifásico

Item Faixa de medição Precisão
Tensão 10~700V (true RMS) +/-0.5%
Corrente 0.5~3000A (true RMS) +/-0.5%
Frequência 40~70Hz +/-0.01Hz
Teste harmónico Voltagem: harmónico total, 1~50th +/-0.1%(r)
Corrente: harmónico total, 1~50th +/-0.05A
Testes de potência Potência ativa: 0.05~700kW Indicação +/-50W
Potência simples: 0.05~700kVA Indicação n +/-50VA
Potência reativa: 0.05~700kVAR Indicação +/-50VAR
Fator de potência: 0.00~1.00 Indicação +/-0.05
Energia ativa: 0.01~10000kWh Indicação +/-0.05kWh
Energia simples: 0.01~10000kVAh Indicação +/-0.1kVAh
Energia reativa: 0.01~10000kVARh Indicação +/-0.1kVARh
Fator de potência média: 0.00~1.00 Indicação +/-0.005
Desequilíbrio trifásico Tensão fundamental: 10~700V (true rms) +/-0.5%
Corrente fundamental: 0.5~1000A (true rms) +/-0.5%
Frequência fundamental: 40~70Hz +/-0.01Hz
Ângulo de fase: 0~360° +/-0.3°
Desequilíbrio: 0.0%~100% +/-0.2%
Registo de dados Tensão trifásica, corrente trifásica, corrente nula, tensão harmónica (distorção harmónica total e harmónico 1~25), desequilíbrio, potência ativa, potência simples, potência reativa, fator de potência, oscilação e flutuação, etc. Intervalo de tempo: 3s~30min, ajustável; Duração de tempo: <960 horas
Inclinação (imersão)/Dilatação Inclinação de tensão, dilatação de tensão e interrupção instantânea Máx. pode registar 40 vezes
Flutuação Flutuação de tensão 0.1%~10.0% ≤ +/-5%
Oscilação Oscilação de curto tempo e longo tempo curto tempo ≤ +/-5%
Osciloscópio digital Forma de onda passageira de tensão trifásica, corrente trifásica, tensão nula e corrente nula Frequência de corte de amostras máxima: 200KHz; Frequência de corte de amostras de mínima: 100Hz
