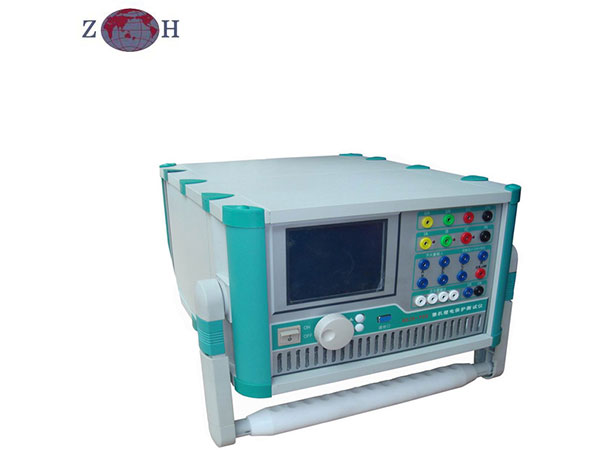

Instrumento de ensaios para relés de proteção

O testador para relés de proteção é uma ferramenta de teste fundamental que garante sistema de energia funcione de forma segura e confiável. Os testadores para relés de proteção de série JB são baseados em computadores, monitor gráfico LCD True color e WOS, sistema de operação Windows. É compacto, portátil e leve, 16~18 kg.

Características do Testador para relés de proteção
1. Sistema de operação: computador embutido, WOS.
2. Saída simultânea disponível: 6 correntes e 6 voltagens (um código é de 5 voltagens, 3 correntes)
3. Saída máxima de corrente de fase: 30A; Saída máxima de tensão de fase: 130V
4. Saída de alta precisão: melhor do que 0.1%
5. 8 entradas digitais, 4 saídas digitais
6. Limiar ajustável (0-250V) para entradas digitais
7. Monitor LCD de grande porte 640*480 pontos 8"
8. Teste avançado e software de gestão de dados, resultado de testes podem ser automaticamente gerenciados e gravados como relatório de teste.
9. Teclado / interface de mouse, 2 entradas de USB e 2 interfaces RS232

Dados técnicos do Testador para relés de proteção

Item JB-902 JB-1200 JB-1600
Fonte de alimentação de corrente AC Precisão de saída <±0.1% <±0.1% <±0.1%
Saída de fase de corrente de (valor efetivo) 3*0-30A 6*0-30A 6*0~30A
Saída de corrente paralela de 3 fase (valor efetivo) 0-90A 0-180A 0-180A
Corrente de fase do tempo de trabalho aceitável (valor efetivo) <10A/fase <10A/ fase <10A/ fase
Tempo de trabalho aceitável sob saída máxima de corrente de paralela de 3 fases <10s <10s <10s
Potência máxima de corrente de fase 250VA/fase 250VA/ fase 250VA/ fase
Tempo harmónico 0-21 tempos 0-21 tempos 0-21 tempos
DC Intervalo de saída 0-10A 0-10A 0-10A
Potência de saída máxima 150VA 150VA 150VA
Precisão <±0.2% <±0.2% <±0.2%
Fonte de alimentação de tensão AC Saída de tensão de fase (valor efetivo) 5*0-130V/ fase 6*0-130V/ fase 6*0-130V/ fase
Saída de linha de tensão (valor efetivo) 0-260V 0-260V 0-260V
Potência de saída máxima 70VA/ fase 70VA/ fase 70VA/ fase
Precisão <±0.1% <±0.1% <±0.1%
Tempo harmónico 0-21 tempos 0-21 tempos 0-21 tempos
DC Intervalo de saída 0-300V 0-300V 0-300V
Potência de saída 130VA 130VA 130VA
Precisão <±0.2% <±0.2% <±0.2%
Fonte de alimentação auxiliar DC 220VDC >110VA >110VA >110VA
110VDC >110VA >110VA >110VA
Valor de entrada de comutação Contato inativo 1-20mA, 24V(DC) 1-20mA, 24V(DC) 1-20mA, 24V(DC)
contato potencial 0-250V(DC) 0-250V(DC) 0-250V(DC)
Valor de saída de comutação Contato inativo 250V/0.3A(DC) 250V/0.3A(DC) 250V/0.3A(DC)
Saída nominal Erro de frequência <±0.01Hz <±0.01Hz <±0.01Hz
Erro de fase <±0.2° <±0.2° <±0.2°
Onda de distorção <±0.3% <±0.3% <±0.3%
Erro de tempo <40μs <40μs <40μs
Frequência de saída 0~1050Hz 0~1050Hz 0~1000Hz
Faixa de medição de tempo 0.1ms~3600s 0.1ms~3600s 0.1ms~3600s
Dimensão C*L*A 360*195*375mm 360*195*375 mm 360*195*380 mm
Peso 16.6 kg 16.6 kg 18 kg
