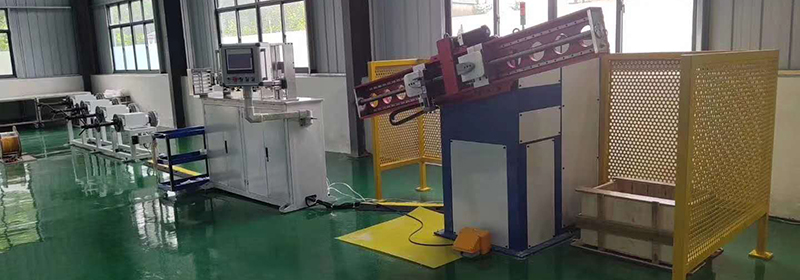

Bobinador mecânico de bobinas de motor HV

Inquira o formulário

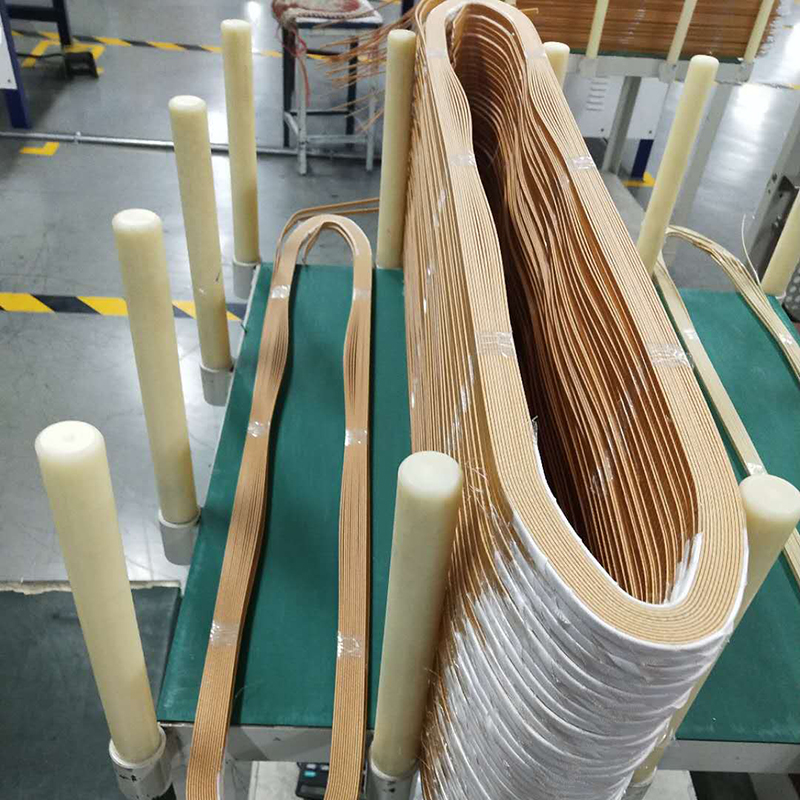

O bobinador mecânico bobinas de motor HV é especialmente desenhado para enrolar verticalmente condutores planos em bobinas de tamanho grande numa configuração em forma de fuso para motores de alta tensão. Nosso bobinador está equipado com diversos dispositivos de compensação de condutores, capazes de enrolamento de condutor único ou multicondutor. Além de ter também o enrolamento paralelo.

Propriedades
  • Possui um enrolamento de tensão constante, forma e tamanho do terminal da bobina com acabamento perfeito
  • Os dispositivos de compensação são equipados com um freio magnético, detetando automaticamente o diâmetro das bobinas condutoras
  • Disponível com função de ajuste de tensão do condutor de cauda
  • Possui uma função de continuidade, já que mesmo que o condutor seja cortado na última bobina, a tensão do condutor em espera é mantida para a próxima
  • Alta automatização, alimentação automática, enrolamento, contagem e corte
  • O controlo PLC, a operação HMI, os parâmetros para voltas do enrolamento, a velocidade do enrolamento, a distância do centro do obturador, o comprimento do fio, a tensão do enrolamento, e mais. podem ser predefinidos, salvos e recuperados para o próximo uso
  • Alta precisão, a alimentação do condutor é acionada pelo servo motor
Dados técnicos principais
Artigo Detalhes
Modelo da máquina ZWTT-2000 (outros modelos disponíveis)

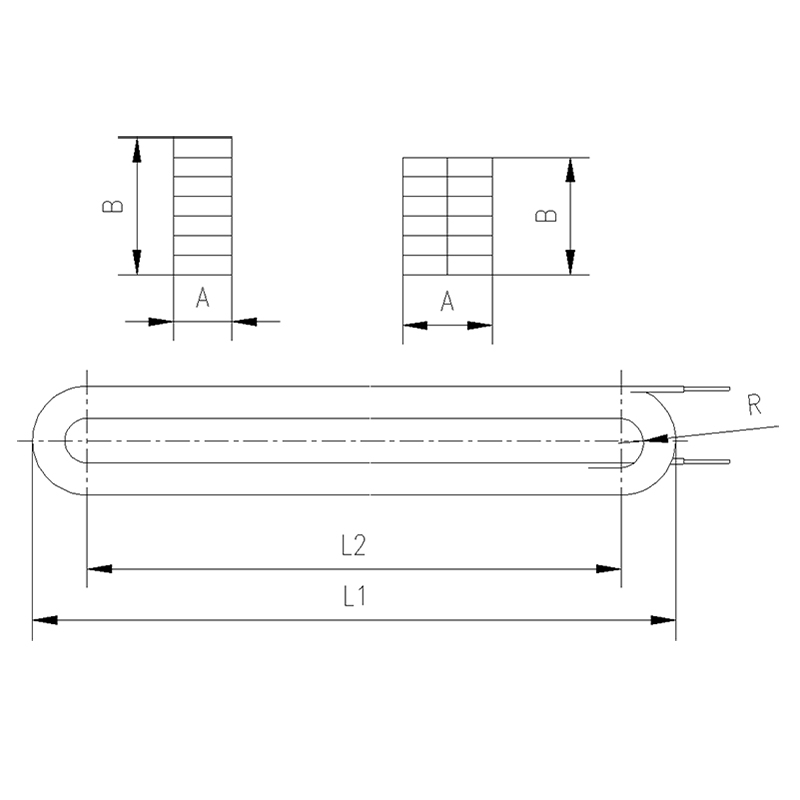

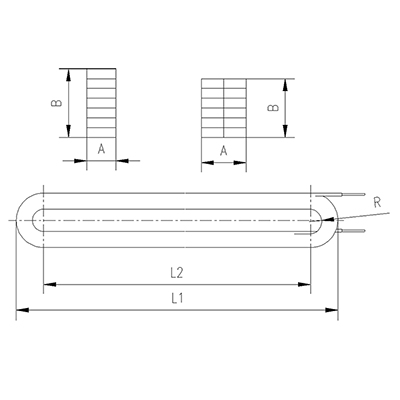

Comprimento da bobina aplicável (L1) 450~5000mm
Distância do centro do obturador aplicável (L2) 400~4900mm
Largura da seção da bobina aplicável (A) 2~24mm
Altura da seção da bobina aplicável (B) 10~80mm
Largura do condutor único aplicável 2~10mm
Espessura de condutor único aplicável 1~8mm
Faixa de comprimento de chumbo 50~500mm
Diâmetro do obturador 10, 15, 20mm (dois conjuntos de cada tamanho)
Dispositivo de compensação de frenagem magnética 6 unidades
Número do condutor do enrolamento paralelo Máx. 2
Velocidade do mandril de enrolamento 0~50 rpm
Máx. Carga do mandril de enrolamento 1200kg
Voltas sinuosas Máx. 9999
Altura do centro de trabalho 1150mm
Momento de amortecimento de compensação 10~100N·m (ajustável)
Energia elétrica total 11kW

Nota: os bobinadores mecânicos de bobina horizontal também estão disponíveis.
