Máquina de enrolamento de bobina de motor

Também fornecemos máquinas de enrolamento de bobinas variadas para diferentes motores, como motor de roda, gerador, motor purificador de ar, motor de esteira, motor de carro de equilíbrio, motor de bomba, motor de máquina de lavar, motor de compressor de ar condicionado e assim por diante.

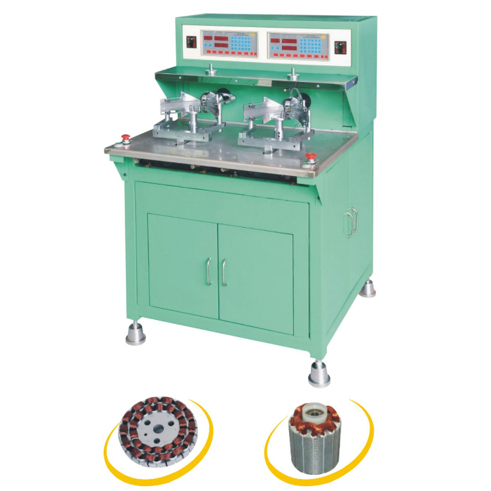

Máquina de enrolamento de bobina de estator de ventilador de teto

Inquira o formulário

Esta máquina de enrolamento de bobinas é especial para a produção de estatores de ventiladores de teto.
Possui uma função de deslocamento de enrolamento e controlo de motor stepless.

Dados técnicos principais
Código da máquina YC-RX-002
Adequado para fios 0.2-0.7mm
Espessura do enrolamento 8-40mm
Poder 0.75kW x 2
Saída 250-300 peças/8 horas

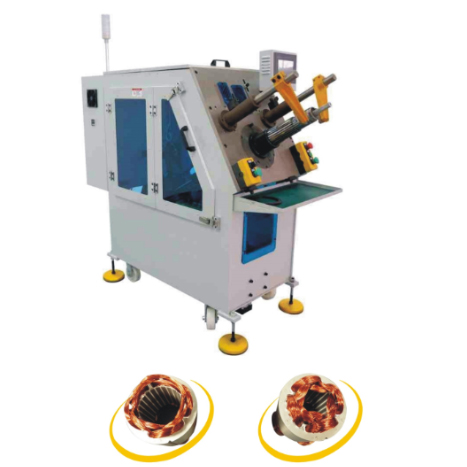

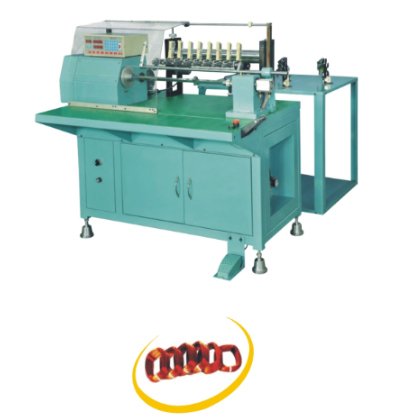

Máquina de enrolamento de bobina de ventilador de mesa

Inquira o formulário

Esta máquina de enrolamento de bobina é usada para enrolar automaticamente bobinas para vários motores, como motores industriais, motores de ar condicionado, motores de lavadora, motores de ventiladores elétricos, motores de bomba e assim por diante.

Dados técnicos principais
Código da máquina ZH-RX-001
Diâmetro adequado dos fios 0.1-1.5mm
Distância de transferência Menos de 180 mm
Diâmetro de formação do enrolamento Menos de 250mm
Máx. velocidade de rotação 2500rpm
Pressão do ar 0.4-0.7MPa
Potência do motor 1.5kW

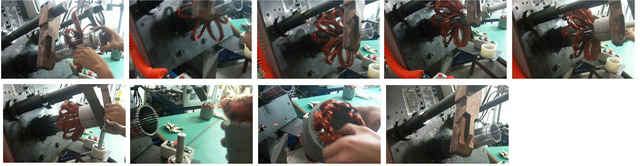

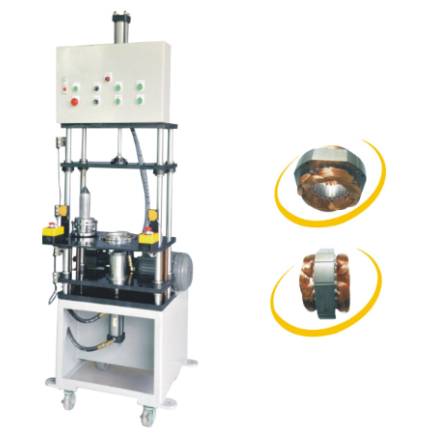

Máquina de enrolamento de bobina de estator de ferramentas elétricas

Inquira o formulário

Esta máquina de enrolamento de estator de dois pólos é um equipamento especial para enrolamento de estator de dois pólos (ranhura larga). A máquina de enrolamento de bobinas é equipada com moldes superiores e inferiores manuais, realizando alimentação automática, enrolamento automático e linhas automáticas de corte e fixação. O molde possui uma função de travamento automático, que é rápido, leve e confiável.

Dados técnicos principais
Código da máquina TS-1A
Diâmetro de fio adequado 0.15-1.3mm
ID do núcleo do estator 20-60mm
Altura do núcleo do estator 10-70mm
Pólos do estator Dois
OD do núcleo do estator Ф50-Ф150mm
Número de voltas 0-9999
Poder total 4.5kW

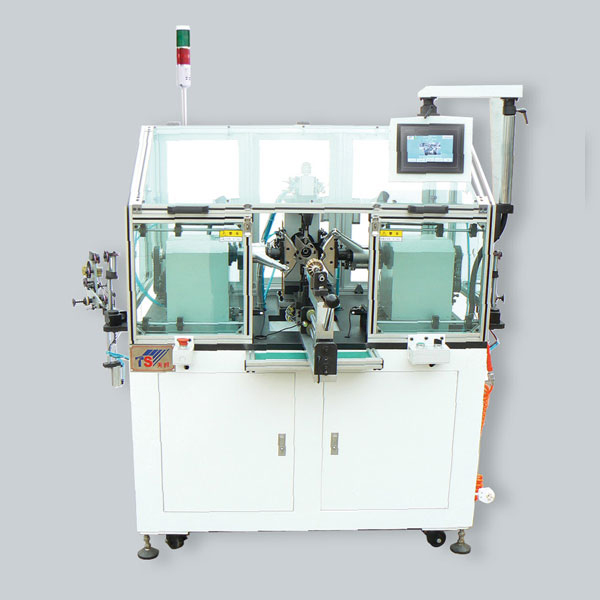

Máquina de enrolamento de bobina de rotor de ferramentas elétricas

Inquira o formulário

Esta bobinadora de rotor automática é uma máquina de armadura de duplo folheto especialmente projetada para a produção de rotores comutadores do tipo ranhura. É adequado para enrolar bobinas de fio médio e grosso para rotores em alta velocidade.

Esta máquina é amplamente utilizada no enrolamento DC de motores de excitação DC e série.

Dados técnicos principais
Código da máquina TD-2B
Diâmetro de fio adequado 0.2-1.2mm
Diâmetro do rotor 20-90mm
Diâmetro do comentador Ф8-Ф60mm
Altura da pilha do rotor 10-130mm
Número de voltas 0-9999
Velocidade de enrolamento 0-2000rpm
Programas a serem salvos 0-99

Exceto para máquinas de enrolamento de bobina de motor para motores industriais normais, temos todas as outras máquinas relacionadas ao processamento do estator do motor:

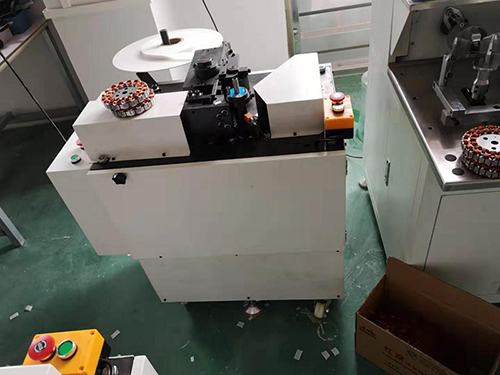

Máquina de inserção de papel de isolamento de estator no ventilador de teto

Inquira o formulário

Esta máquina é para inserir papel isolante nas ranhuras dos estatores do ventilador de teto. Apenas o carregamento e descarregamento do núcleo do estator são manuais, o outro processo é automático. Ao alterar as ferramentas relacionadas, diferentes estatores podem ser inseridos.

Dados técnicos principais
Código da máquina YC-CZ-004
Diâmetro externo adequado 60-220mm
Slots adequados 8-36 slots
Pilha adequada 8-160 mm
Saída 0,5-1,0 segundos/slot
Potência do motor 1HP

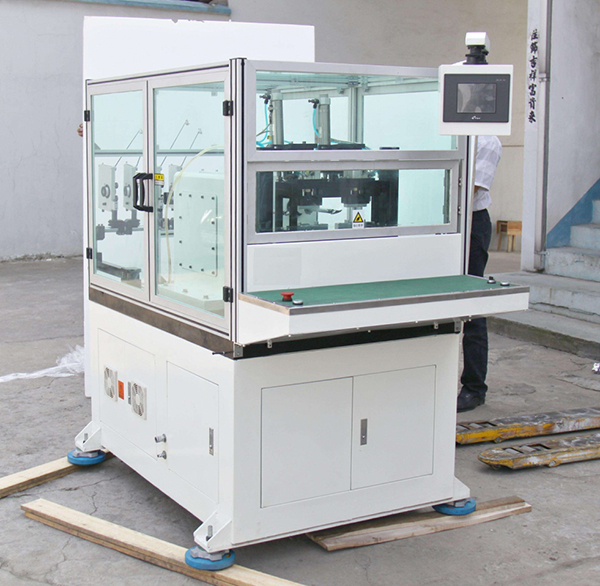

Máquina de inserção de bobina do estator

Inquira o formulário

Esta máquina irá inserir bobinas e papéis de slot em slots de estator num ciclo automaticamente.

Dados técnicos principais
Modelo ZH- QX-003
ID do estator aplicável 30-130mm
Altura de empilhamento do estator 10-100mm
Máx. número de slots 36
Velocidade de produção 20-30 segundos/pç
Controle e condução PLC + HMI + servo motor
Energia elétrica 4kW

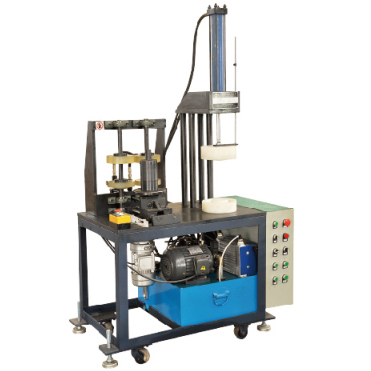

Máquina formadora de desbaste de bobinas

Inquira o formulário

A máquina formadora de bobinas ásperas é usada para arrumar o exterior da bobina após a inserção.

Dados técnicos principais
Código da máquina ZH-ZX-001
Min. ID do estator 30mm
Máx. OD do estator 160mm
Altura de empilhamento do estator adequada 20-120mm
Deslocamento do cilindro 30F
Poder 3kW

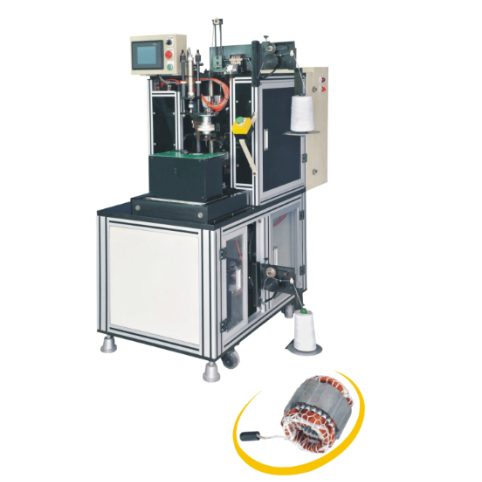

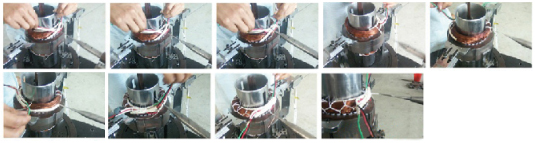

Máquina de costura de bobina de cabeça única

Inquira o formulário

A máquina de costura de bobinas é usada para enrolar bobinas em ambos os lados dos estatores.

Dados técnicos principais
Código da máquina ZH-BX-001
Máx. OD do estator 190mm
Min. ID do estator 30mm
Altura da pilha do estator 110mm
Tipo de laço A cada slot ou a cada dois slots
Velocidade de amarração 0,5-0,7 segundo/slot
Pressão do ar 0.4-0.7MPa
Potência do motor elétrico 1kW

Máquina Formadora de acabamento de bobina

Inquira o formulário

Este equipamento é utilizado para dar acabamento às bobinas de forma, conferindo-lhes uma dimensão mais precisa e uma melhor aparência.

Dados técnicos principais
Código da máquina ZH-ZX-002
ID do estator aplicável 30-130mm
Máx. OD do estator 200mm
Altura de empilhamento do estator 15-150mm
Deslocamento do cilindro 20F
Potência do motor elétrico 2.5kW
