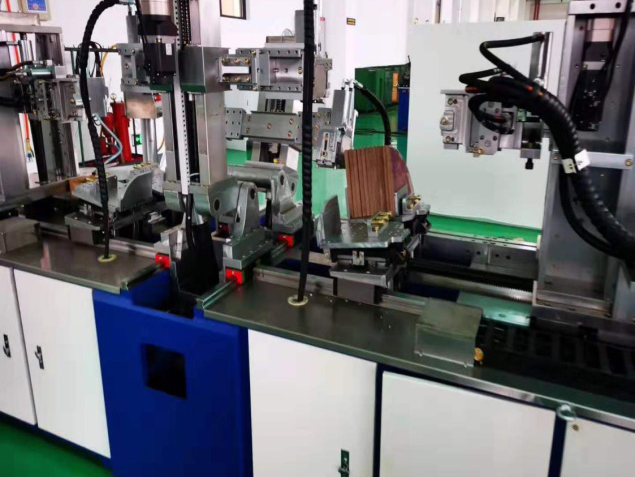

Máquina de distribuição de bobinas de motor HV

Máquina de formação e distribuição de bobinas de motor

Inquira o formulário

Oferecemos máquinas de distribuição de bobinas de motor HV para espalhar e formar bobinas em forma de fuso da máquina de enrolamento de bobina em formas exatas que são fáceis de inserir nas ranhuras do estator de motores de grande porte.

Propriedades
  • Grande escopo de aplicação para diferentes formatos de terminais, comprimento de seção reta e área de seção de bobina
  • Alta precisão de conformação, sem necessidade de reordenação adicional, aplicável tanto para produção em massa quanto para produção de novos protótipos
  • Controle digital completo, simplesmente inserindo parâmetros no HMI, intuitivo e conveniente
  • Alta precisão, servo motor controla o comprimento da bobina, a altura do terminal, o ângulo do arco e a abertura de espalhamento
  • Fácil de usar, fixação hidráulica e empurrão do arco
  • Os parâmetros podem ser salvos e recuperados para uso na próxima vez
Dados técnicos principais
Artigo Data
Modelo da máquina ZWXT-2000 (personalizado）
Antes de espalhar Comprimento da bobina 800~2500mm
Comprimento da seção reta 350~2000mm
Máx. área da seção da bobina 30 x 70mm
Diâmetro do nariz 20mm, 30mm
Depois de espalhar Diâmetro do nariz da bobina 3D 20mm, 30mm
Altura da seção do nariz da bobina 3D 80~350mm
Comprimento da hipotenusa da bobina 3D 150~450mm
Comprimento total da bobina 3D 700~2800
Comprimento da seção reta da bobina 3D 300~1500mm
Largura de espalhamento da bobina 3D (span) 180-900mm
ângulo do nariz da bobina 3D 0~30°
Ângulo entre a borda superior e a linha central 0~75°
Ângulo entre a borda inferior e a linha central 0~75°
Erro de ângulo de espalhamento ±0.5°
Erro de dimensão de espalhamento ±0.5mm
Velocidade de espalhamento 8-30 segundos para 800mm
Todo o tempo do ciclo de espalhamento 1~2 minutos
