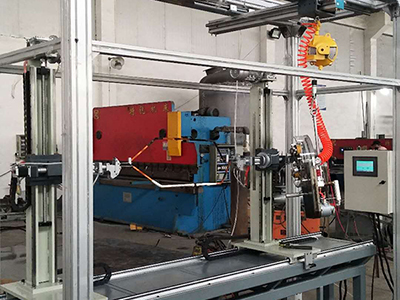

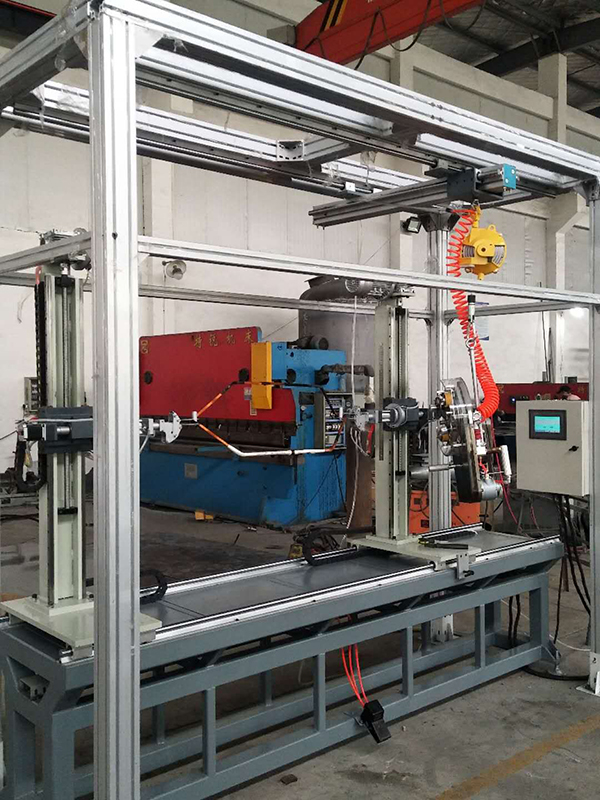

Máquina de fita de bobina de motor HV

Máquina de fita de bobina de motor tipo

Inquira o formulário

A máquina de fita de bobina de motor HV é especial para gravar fitas de isolamento nas bobinas do estator do motor automaticamente. Esta máquina é fácil de operar; a cabeça da fita é suspensa e segue o condutor. A altura e o ângulo de suspensão são ajustáveis.

Possui dois assentos de apoio para fixação de bobinas espalhadas que são facilmente móveis para atender a diferentes tamanhos. O passo de gravação é motorizado ajustável de acordo com o tamanho do condutor.

Dados técnicos principais
Artigo Detalhe
Fitas de isolamento aplicáveis Mica, alumínio, filme, papel
Seção de bobina aplicável 30x70mm
fita de mica Φ100×Φ39
Linha reta 300-1500mm Ajustável sem passos
Largura da fita 25mm
Faixa de ajuste de tensão mecânica 1-6kg
Distância entre as pernas da bobina para acesso Min. 210mm
Velocidade de gravação 200-350rpm
Método de condução 3 ligação do eixo
Pressão de suprimento de ar 0.6Mpa
Condições de temperatura -5~40℃
Humidade relativa 0~85%
Tamanho da máquina 3000 x 1200 x 2800mm

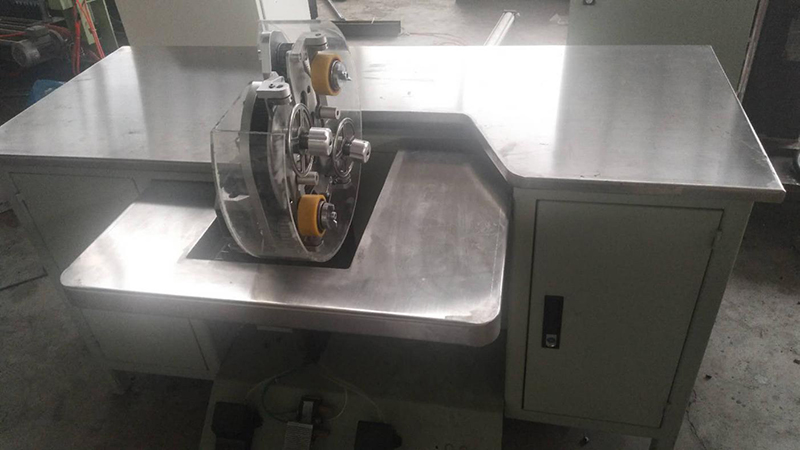

Máquina de gravação de bobina servo elétrica

Inquira o formulário
Descrição

A máquina de gravação de bobina servo elétrica é usada para gravar bobinas de campo magnético do estator do motor. A fita isolante é enrolada na bobina do estator cerca de 2-3 voltas primeiro e, em seguida, colocadas no dispositivo de embalagem horizontalmente. Se faz um embrulhado automático após pressionar o pedal. Quando o número de voltas definido é atingido, a rotação é interrompida automaticamente, a fita deve ser cortada manualmente e, em seguida, se pressiona o pedal até que o estator termine. Esta máquina adota um motor para acionar o enrolamento da lançadeira da correia.

A fita de mica:
5462-1S tipo: tamanho é 0.1 x 20, resistência à tração é 60N/cm.
5461-1D tipo: tamanho é 0.075 x 20, resistência à tração é 32N/cm

Dados técnicos principais
Seção transversal adequada do condutor a ser gravado Máx.15×60mm²
fita de mica Φ100×Φ39
Linha reta 200-1500mm Ajuste progressivo
Largura da fita 15-25mm, ajustável
Faixa de ajuste de tensão mecânica 1-6kg
Altura do centro 1100mm
Velocidade de gravação 200-350rpm
Método de condução 3 ligação do eixo
Potência do motor 1.5kW, servomotores, Taiwan
Condições de temperatura -5~40℃
Humidade relativa 0~85%
Tamanho da máquina 1600 x 1200 x 1500mm
Peso da máquina Sobre os 300kg
