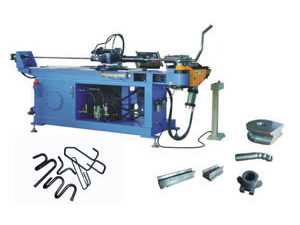

Curvador dobrador de tubos CNC

Curvador dobrador de tubos CNC

Principais características do Curvador dobrador de tubos CNC
1. Controle de três eixos numéricos, aperto hidráulico
2. Gear e condução rack, de cada eixo é equipado com redutor planetário de alta precisão
3. Acompanhamento de parada é restaurado pneumaticamente
4. Controle CNC, "touch-screen 12.1, simples e fácil de operar

Parâmetros técnicos da máquina para dobra de tubo CNC
Itens JXWGJ-22 JXWGJ-40
Ângulo máximo de dobra 190º 190º
Raio máximo de dobra 100mm 150mm
Comprimento máximo de tubo 2000mm 3000mm
Espessura máxima da parede do tubo 1.6mm 2mm
Diâmetro máximo de tubo Ф22mm Ф40mm
Produtividade (segundo/curva) 2s 4-5s
Velocidade do eixo Eixo de alimentação 800mm/s 600mm/s
Eixo de rotação 180º/s 90º/s
Eixo de dobra 180º/s 180º/s
Precisão do eixo Eixo de alimentação ±0.2mm ±0.5mm
Eixo de rotação ±0.2º ±0.2º
Eixo de dobra ±0.5º ±0.5º
Potência do eixo Eixo de alimentação 0.75kW 1.5kW
Eixo de rotação 0.4kW 0.75kW
Eixo de dobra 1.5kW 3.0kW
Fonte de ar 0.4-0.7MPa -
Pressão hidráulica -(ou 3.0-5.0MPa*) 5.0-8.0MPa
Fonte de potência AC380V, 50Hz (ou personalizado)
Dimensão (C×L×A) 2000×700×1500mm 3200×800×1500mm
Peso 800kg 1800kg

Nota: O produto da série JXWGJ-22 pode ser acionada pelo sistema hidráulico ou pneumático e a série JXWGJ-40 apenas é acionada pelo sistema hidráulico.

Nos de o seu diâmetro do tubo, a espessura da parede, forma, etc, e nós lhe vamos oferecer a máquina exata!
