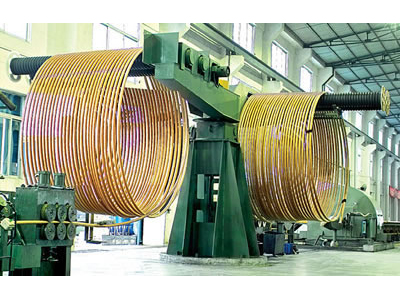

Máquina de laminação de tubo de cobre

Máquina de laminação de tubo de cobre

A máquina de laminação de tubo de cobre é configurada de acordo com o diâmetro necessário do produto acabado (tubo de cobre). De um modo geral, a nossa linha de produção consiste de um forno de fusão e rodízio, laminador de tubo, máquina de desenho de dupla série (ou máquina de desenho de tripla série), máquina de desenho tipo vertical, bem como equipamento auxiliar, e assim por diante.

Especificações técnicas
Itens Dados Observações
Forno de fundição e rodízio Para boleto
Máxima capacidade de fundição 5000kg
Potência nominal de fusão por indução 190kW x 2
Taxa de fusão 1500kg/h
Capacidade do forno de manutenção da temperatura 2000kg
Potência do forno de manutenção da temperatura 125kW
Taxa de fusão do forno de manutenção de temperatura 500kg/h
Velocidade do boleto (principal) 0 a 25cm/min
Números do boleto 3
Laminador de tubo Para laminação de tubos de cobre
Tamanho do boleto em branco Φ80~90×20~ 25mm Diâmetro externo * espessura de parede
Peso máximo do boleto e carretel 1000kg
Tamanho do tubo laminado Φ50x2.5mm, Φ47x2.3mm, Φ25x2.3mm
Diâmetro do laminador Φ270mm
Potência de acionamento do motor principal 220kW x 2 DC
Potência de acionamento do motor principal 220kW DC
Velocidade de laminação 13 a 17m/min
Velocidade de alimentação do boleto 0.7 a 1.2m/min
Tolerância do diâmetro do tubo ±0.50mm
Tolerância de espessura de parede do tubo ±0.20mm
Fluxo de gás de nitrogênio 800 a 1000L/min Pressão de 0.3MPa
Consumo de gás de nitrogênio 300 a 400L/min Pureza 99.99%
Potência total 720kW
Produção por turno Não inferior a 42t
Consumo elétrico Inferior a 260kW·h/t
Máquina de desenho de dupla série Para desenhar tubos
Força de desenho Desenhador nº 1 15T
Desenhador nº 2 10T
Velocidade de desenho Desenhador nº 1 0 a 65m/min Ajustável de forma contínua
Desenhador nº 2 0 a 85m/min Ajustável de forma contínua
Diâmetro do tubo interno Desenhador nº 1 Max. 50mm
Desenhador nº 2 Max. 40mm
Diâmetro do tubo externo Desenhador nº 1 Max. 40mm
Desenhador nº 2 Max. 30mm
Potência do motor Desenhador nº 1 200kW, DC
Desenhador nº.2 185kW, DC
Máquina de desenhar tipo vertical Para desenhar tubos
Força máxima de desenho 8000kg
Velocidade de desenho 0 a 1000m/min
Tamanho de tubo em branco Φ48 x 2.4mm
Tamanho mínimo do tubo desenhado Φ6 x 0.3mm
Potência total Cerca de 451kW
