Prensa de aletas

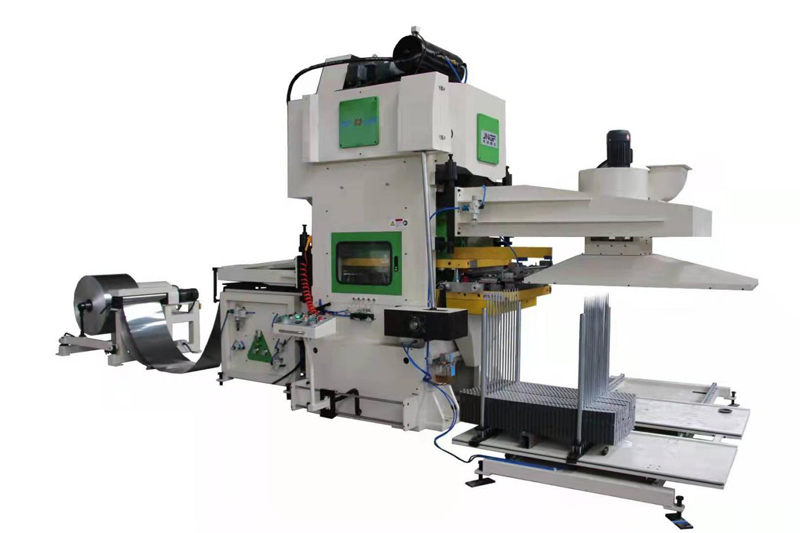

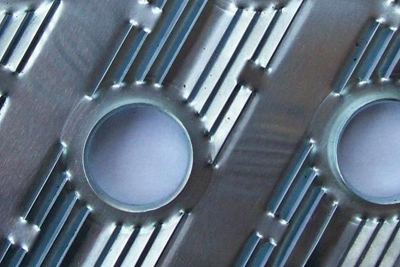

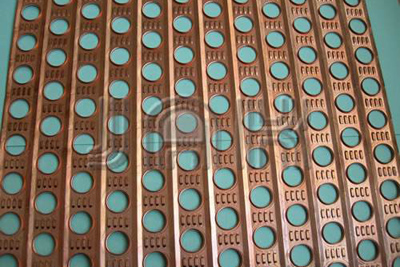

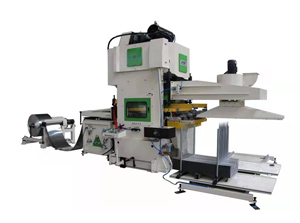

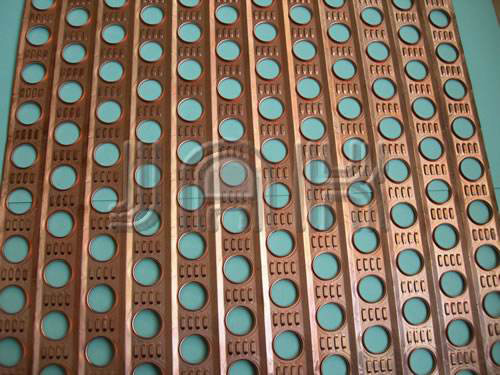

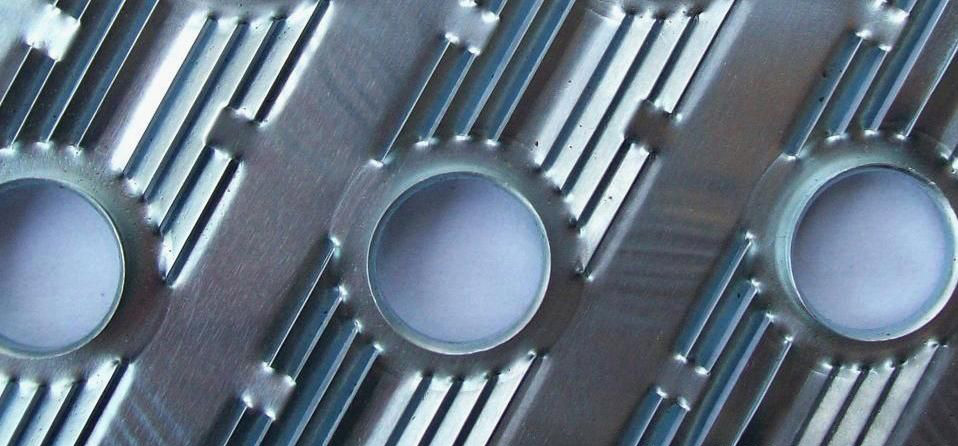

Uma linha de prensa automática de aletas consiste em um desbobinador automático, um dispositivo de aplicação de petróleo lubrificante, uma prensa de punção de alta velocidade e um dispositivo de descarregamento e empilhamento de aletas, que é adequado para o processamento de placas de aletas de alumínio ou cobre.

Configurações para a prensa de aletas
  • O desbobinador de folha de alumínio de cabeça única permite o desbobinamento ativo e o controle do fototubo.
  • Dispositivo de passagem de óleo equipado com um nivelador de petróleo
  • Prensa de perfuração com matriz de alta precisão e dispositivo de tração controlado por PLC
  • Dispositivo de lubrificação automática na matriz com dispositivo de coleta de óleo residual
  • Dispositivo pneumático de sucção de aletas
  • Dispositivo móvel de coleta de aletas de estação dupla
  • O sistema de controle PLC exibe o ângulo de perfuração, o curso, o número de furos, a quantidade de empilhamento, etc.

Principais dados técnicos da prensa de aletas, tipo aberto 45t

No. Item Dados
1 Força nominal 450kN
2 Curso do aríete 40 mm
3 SPM (curso por minuto) 120~200 / (150~250) por minuto
4 Altura máxima da matriz 210~270mm
5 Profundidade da garganta 330 mm
6 Dimensão do fundo da corrediça 300 x 400 mm
7 Tamanho da mesa de trabalho 660 x 850 mm
8 Potência do motor 5,5 kW
9 Altura de coleta das aletas Máx. 650 mm
10 Comprimento de sucção Máx. 1200mm
11 Tamanho da folha de alumínio OD 850, ID 75mm, largura máxima 330mm
12 Ar comprimido 0,6MPa, 0,4m3/h
13 Dimensão de toda a linha 8 x 2m
14 Peso da linha inteira 8000kg

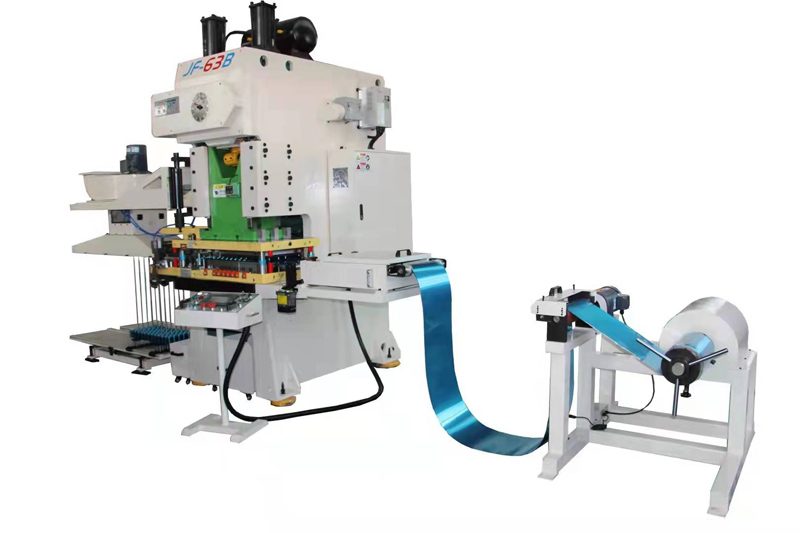

Principais dados técnicos da prensa de aletas, tipo fechado 63t

No. Item Dados
1 Força nominal 630kN
2 Curso do aríete 40 mm
3 SPM (curso por minuto) 150~300 por minuto
4 Altura máxima da matriz 260~310mm
5 Profundidade da garganta 80 mm
6 Dimensão do fundo da corrediça 1100 x890mm
7 Tamanho da mesa de trabalho 1600 x 900x115mm
8 Potência do motor 11kW
9 Potência total 19kW (máx.)
9 Altura de coleta das aletas Máx. 720 mm
10 Comprimento de sucção Máx. 1800 mm
11 Tamanho da folha de alumínio OD 1000, ID 150mm, largura máxima 560mm
12 Ar comprimido 0,6MPa, 0,4m3/h
13 Dimensão de toda a linha 10 x 3m
14 Peso da linha inteira  12000kg
