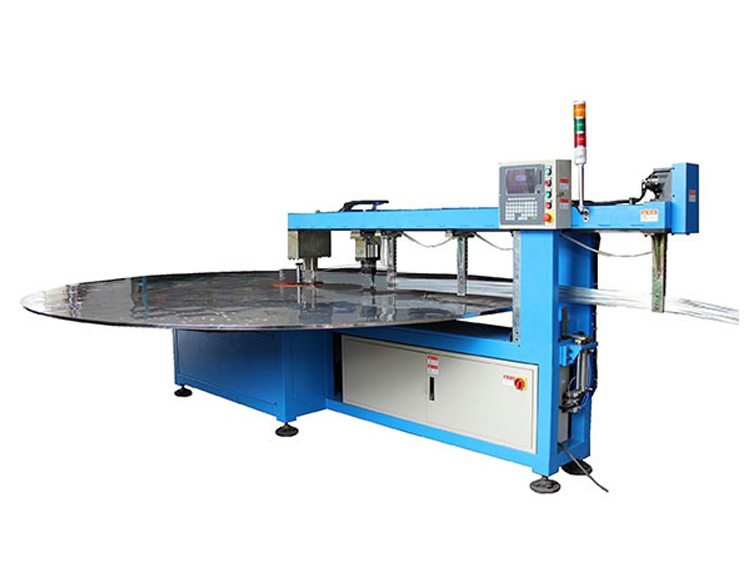

Máquina de Curvar Tubos Bundy em Serpentina

Inquira o formulário

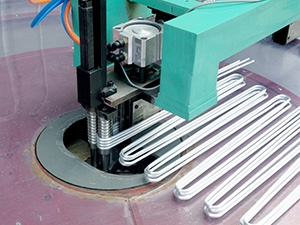

A máquina de dobrar tubos redondos de metal em serpentina foi especialmente projetada para dobrar vários tubos redondos de cobre, alumínio ou Bundy em um tubo em serpentina.

A máquina inclui um dispositivo de alimentação automática, um cabeçote de curvatura automática e um sistema de controle PLC. Ela é controlada por PLC com operação HMl. O comprimento de alimentação, o raio de curvatura e a quantidade de curvatura podem ser predefinidos na tela de toque, e vários programas podem ser salvos para uso futuro.

Informação Técnica
Artigo Informação
Material adequado do tubo Tubo Bundy, corte reto
Diâmetro adequado do tubo 2-6 mm
Espessura da parede do tubo adequada Máx. 1,0 mm
Diâmetro da mesa fixa 2500 mm
Raio de curvatura Máximo 70 mm, mínimo 10 mm
Ângulo de flexão 0-200º
Quantidade máxima de tubos dobrados juntos 20 @ Φ4.76mm
Velocidade de alimentação 0-1000mm/s
Precisão de alimentação ±0,05mm
Velocidade de dobra 0-300º/s
Eficiência de dobra composta 4 segundos por curva
Precisão de reposicionamento do eixo de dobra ±0.1º
Precisão de reposicionamento do eixo de alimentação ≤0,3 mm @ L≤1000 mm
Tolerância de retidão ≤0,6 mm @ L>1000 mm
Fonte de pressão pneumática ≤0.5%
Potência total do motor 0,6MPa
