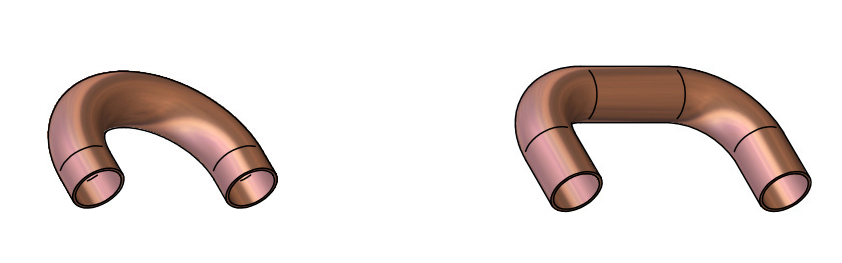

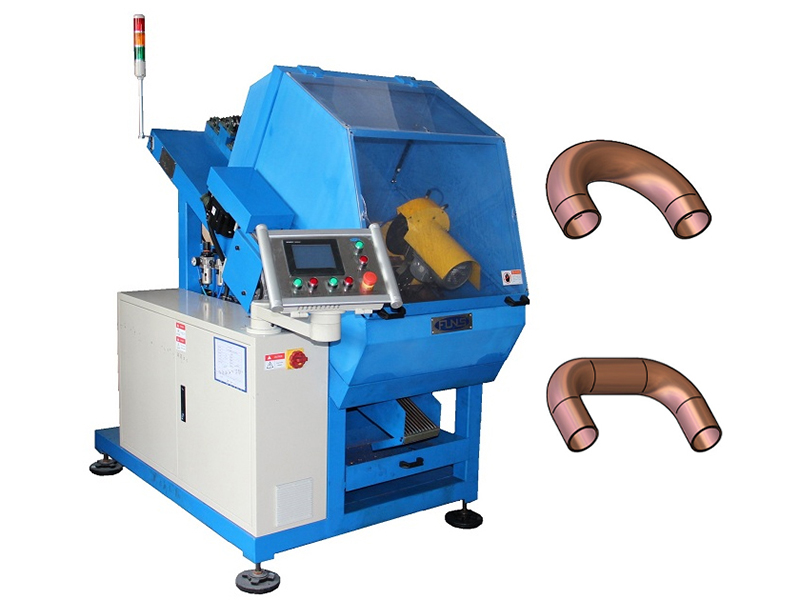

Essa máquina de dobrar tubos de retorno é especialmente projetada para desbobinar, endireitar, dobrar e cortar tubos de cobre de bobinas em curvas U de retorno e curvas C de cruzamento, usadas em condicionadores de ar e trocadores de calor.
Essa máquina de dobra de tubo de retorno é composta por um dispositivo de pagamento de tubo de cobre em bobina, um dispositivo de endireitamento, um dispositivo de dobra e corte, um dispositivo de descarga, um sistema hidráulico, um sistema pneumático e um sistema de controle PLC.

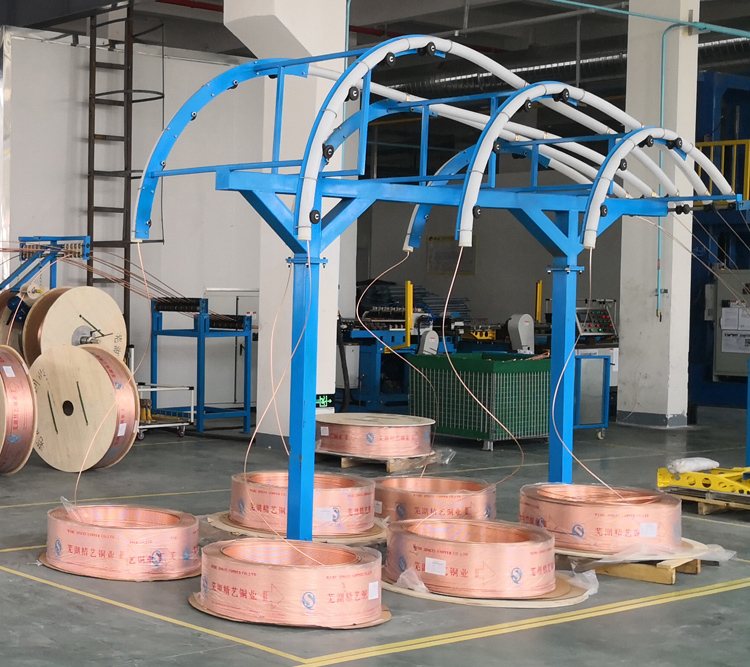

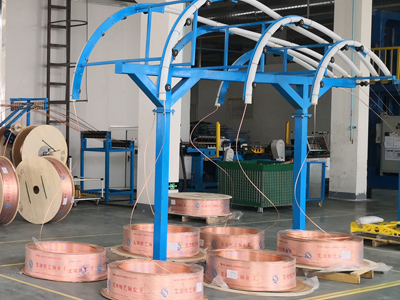

Para tubos de cobre em bobina com diâmetro não superior a 9,52 mm (3/8"), será usado o dispositivo de pagamento de 5 cabeças abaixo, acionamento passivo, sem energia.
Informação Técnica Principal
Artigo
Informação
Material adequado do tubo de cobre
TP2
Tamanho adequado do carretel do tubo de cobre
Máximo. OD: Ф1100mm; ID: Ф130mm
Diâmetro adequado do tubo de cobre
Φ7,0mm / Φ9,52mm
Número de tubos de cobre
Máx. 5 peças
Tempo de ciclo
< 6s (para curvas em U)
Erro na altura da curva em U
±0,5 mm
Erro de comprimento entre duas pernas
Menos de 0,5 mm
Erro de raio
±0,5mm
Erro de inclinação (distância central entre as pernas)
±0,1mm
Erro de retidão
Curvatura ≤3mm @L=1000mm
Taxa de achatamento nas extremidades do tubo
Menos de 5%
Taxa de desbaste na área do loop
Menos de 30%
Altura da rebarba nas duas extremidades
Menos de 0,2 mm
Qualidade do acabamento
Sem rugas, arranhões, rachaduras, covinhas ou protuberâncias
Potência elétrica total
5kW
Outras Máquinas Auuxiliares

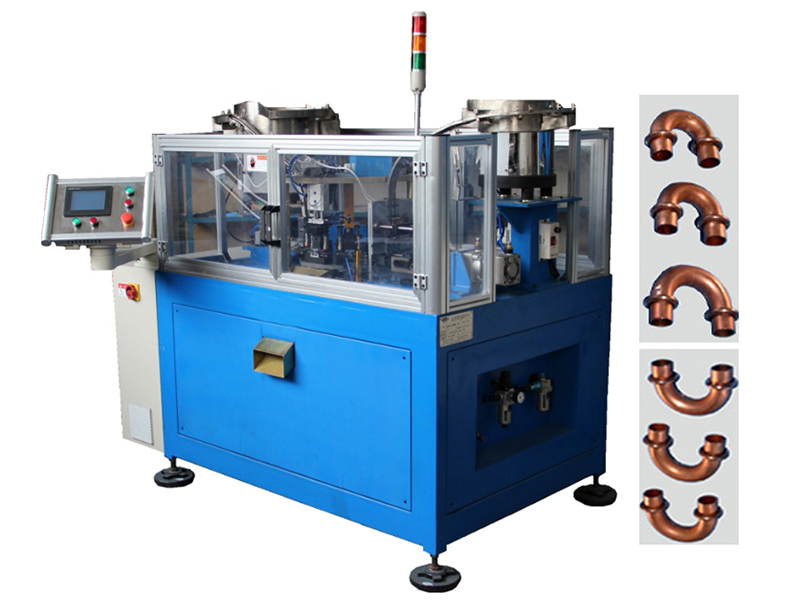

Curvas de retorno /expansão de extremidades

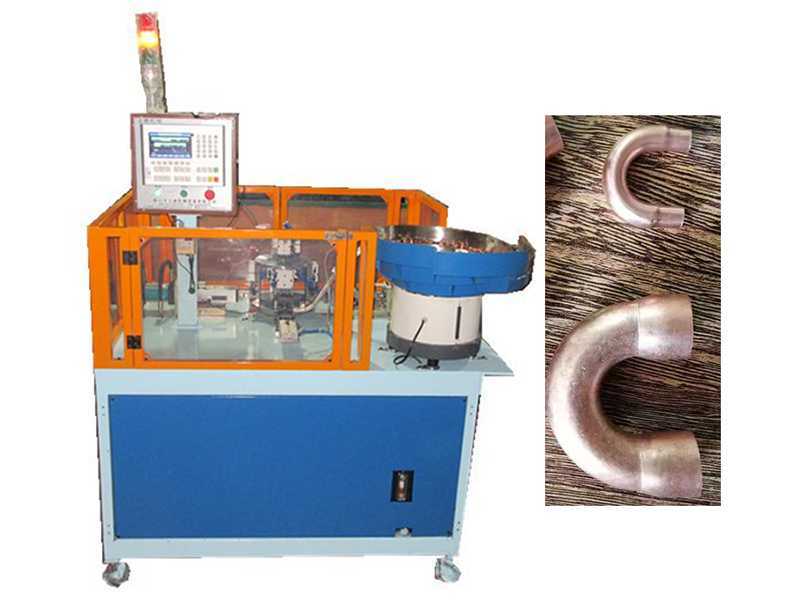

Máquina de montagem de anéis de solda de curvas de retorno

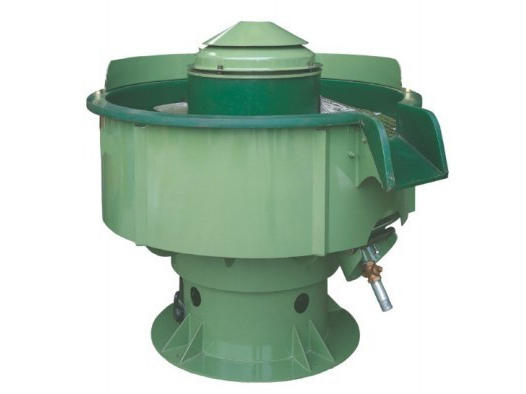

Máquina de limpeza e polimento de curvas de retorno
