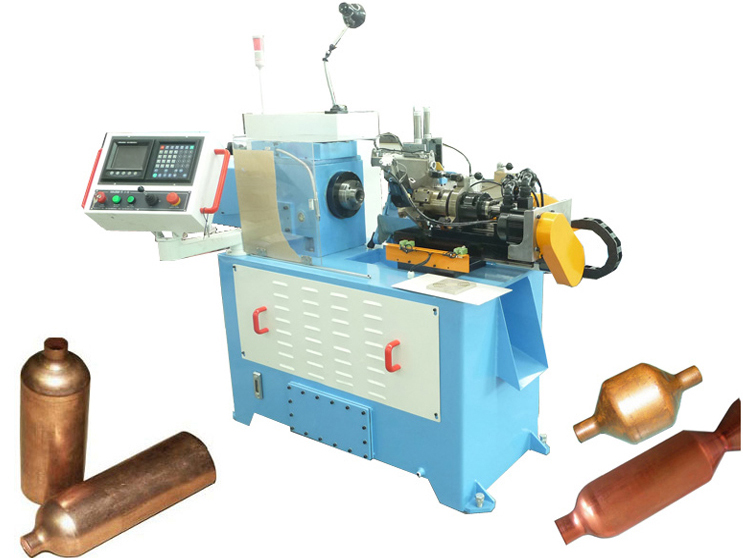

Máquina de Fiação de Tubo para Filtro de Secador
Descrição
A máquina de fiação de tubos é especialmente projetada para fechar ou colar tubos de metal para armazenamento de óleo, silenciador e filtro secador para ar-condicionado, geladeira, aquecedor, automotivo, etc.
Características Principais
1. controle CNC de dois eixos, pequeno erro, alta velocidade
2. o sistema hidráulico é equipado com sistema de resfriamento de água
3. velocidade do mandril de alta velocidade 2800rpm, controle do inversor, velocidade ajustável
4. carregamento e descarregamento automáticos Principais informações técnicas da máquina de fiação de tubos
Características Principais
Nº | Artigo | Informação |
1 | Diâmetro máximo do tubo e espessura da parede | φ30×1mm (ou 50×1mm, 80×1mm) (cobre) |
2 | Diâmetro mínimo do tubo e espessura da parede | φ8X1mm (cobre) |
3 | Comprimento máximo da peça de trabalho | 200MM |
4 | Comprimento mínimo da peça de trabalho | 40MM |
5 | Eficiência média de trabalho | 15s por peça |
6 | Método de controle | Controle de eixo duplo CNC |
7 | Método de carga/descarga | Automático |
8 | Método de acionamento | Hidráulico + pneumático |
9 | Motor do eixo principal | Velocidade de controle do inversor ajustável |
10 | Consumo total de energia | 6,5KW |
11 | Energia elétrica | 380V50HZ |
12 | Fonte de ar | 0,5-0,8MPa |
13 | Pressão hidráulica | 0,5-6MPa |
Como um fornecedor profissional de máquinas de fiação de tubos na China, podemos fornecer qualquer tipo de máquina de fiação de metal para qualquer finalidade especial!
Podemos fornecer máquinas completas para a produção de filtros secadores de ar-condicionado e geladeiras:

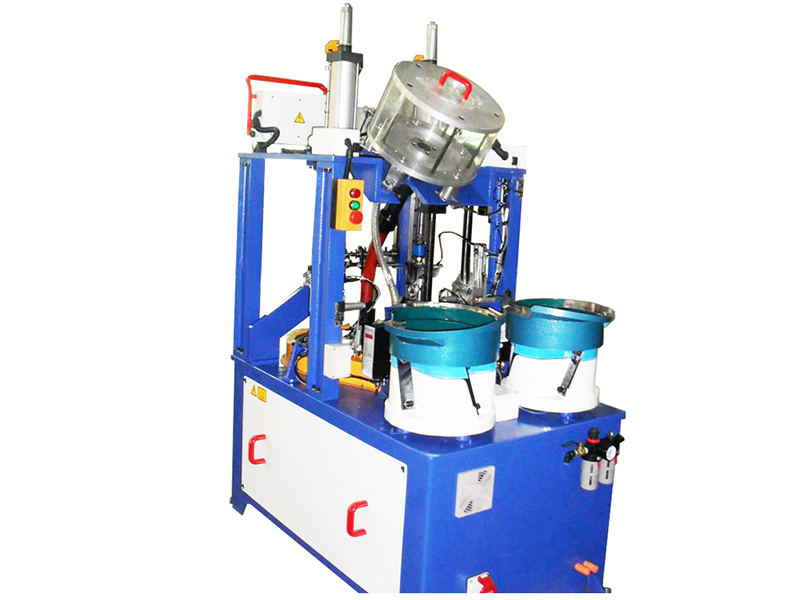

Máquina de Enchimento de Malha de Cobre com Filtro Secador
Essa máquina de enchimento de malha de cobre para filtro secador foi especialmente projetada para inserir malha e tela de cobre e agente de secagem de enchimento (peneira molecular) em um determinado volume nos tubos de filtro secador giratórios. Todas as ações são totalmente automáticas.
Artigo | Informação |
Diâmetro adequado do tubo de cobre | φ16~25mm |
Comprimento adequado do tubo de cobre | 70~165mm |
Faixa de peso da peneira molecular de enchimento | 6~20g |
Faixa de ajuste de enchimento da peneira molecular | 2~4g (sem trocar o copo de contagem) |
Produtividade de trabalho | 4~5 segundos por peça |
Distância entre a saída e a malha (L1) | 0~83mm |
Distância entre a entrada e a malha (L2) | 33~133mm |
Precisão de reposicionamento da inserção da malha | ±0,3mm |
Precisão de reposicionamento do eixo giratório | ±0.2º |

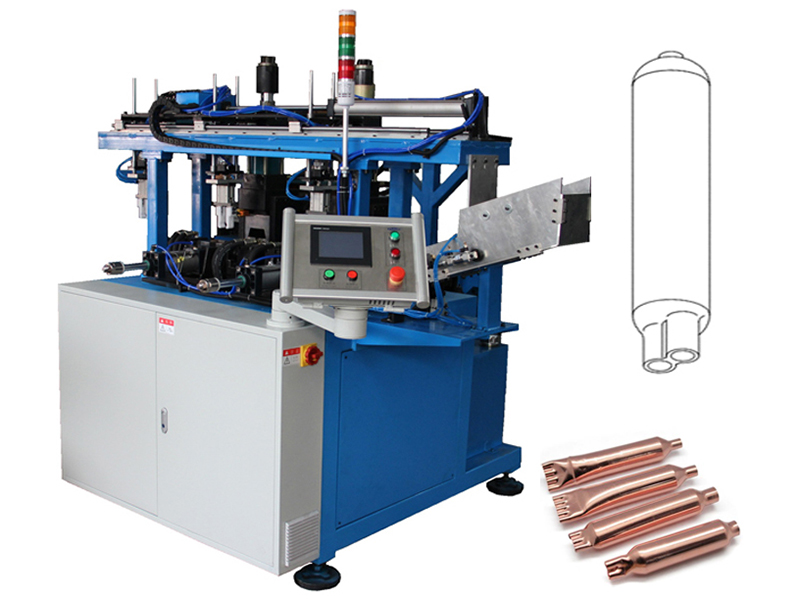

Máquina Formadora Bidirecional de Tubo de Filtro
Essa máquina de formação de duas vias foi especialmente projetada para formar uma extremidade de filtros secadores de cobre para ser uma entrada de duas, três ou quatro vias, para conectar tubos capilares.
É uma máquina hidráulica de formação de extremidade de tubo com função de carga e descarga automática e manipuladores de acionamento de servomotor.
A alimentação do tubo de cobre é feita pelo funil e pelo carregamento manual.
Essa máquina tem controle PLC, operação HMI, totalmente automática.
Artigo | Informação |
Diâmetro adequado do tubo de cobre | φ16~30mm |
Comprimento adequado do tubo de cobre | 50~165mm |
Produtividade de trabalho | 20~30 pcs/min |
Taxa de deformação da boca do tubo | < 3% |
Potência do motor da estação hidraúlica | 3kW |
