Dobrador de Tubo com Grampo

Inquira o formulário

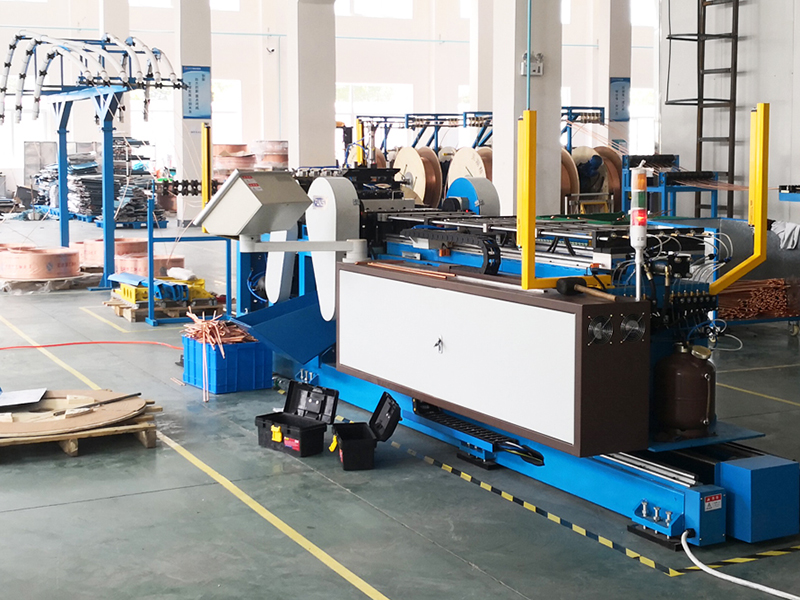

Esse dobrador de tubos em forma de grampo foi especialmente projetado para desbobinar, endireitar, cortar sem rebarbas e dobrar tubos de cobre em forma de U longo, usados em condicionadores de ar e trocadores de calor.

Essa máquina é composta por um desbobinador, um dispositivo de endireitamento e corte, um dispositivo de dobra e retorno de tubo, um dispositivo de descarga, um sistema hidráulico, um sistema pneumático e um sistema de controle PLC.

Informação Técnica Principal

Artigo Informação
Material adequado do tubo de cobre TP2
Diâmetro adequado do tubo de cobre Φ7mm; Φ9,52mm (personalizado)
Raio de curvatura ф7: R21mm; ф9,52: R25,4mm
Número de tubos de cobre 6 (personalizado)
Comprimento máximo do tubo de cobre 275~1600mm (personalizado)
Velocidade de produção L≤300, < 8s;
Erro de comprimento L≤800, < 12s;
Erro de comprimento entre as duas extremidades L≤1600, < 20s;
Erro de distância central entre as duas extremidades L< 800, ±0,5mm; L≥800mm, ±0,8mm
ID do tubo nas extremidades de corte Menos de 1,0 mm
Erro de retidão Menos de ±0,1 mm
Taxa de achatamento na área do loop (dentro de 14 mm de distância do loop)
Taxa de desbaste na área do loop ф7: >ф5,6 mm; ф9,52: >ф8mm
Qualidade do acabamento Curvatura ≤3 mm @L=1000 mm
