Máquina de corte de núcleo do transformador

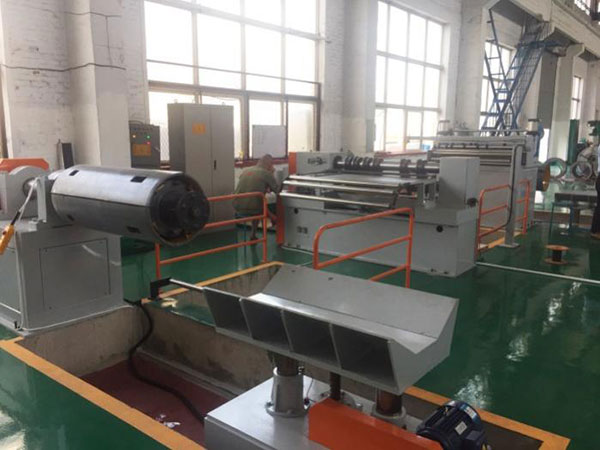

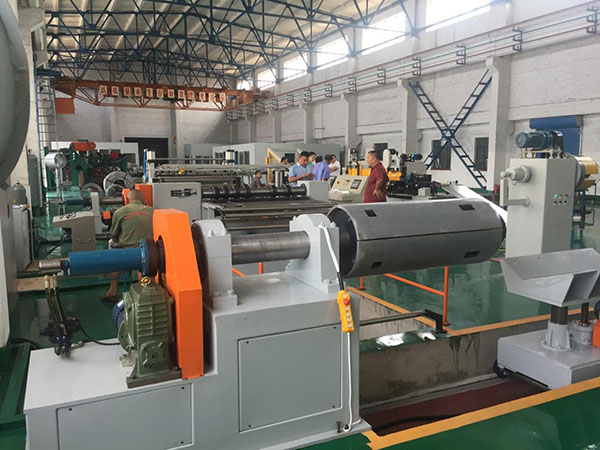

Linha de laminação em aço silicone
Esta linha de laminação é utilizada especialmente para cortar rolos de aço silicone grandes em tiras para aço de silicione núcleos são utilizados no transformador, transformador de corrente/voltagem e outros aparelhos elétricos.
A linha é composta por decoiler de expansão hidráulica, The line is comprised of hydraulic expansion decoiler, marca de armazenamento No1, máquina de laminação, marca de armazenamento No. 2, dispositivo de guia e tensão, recoiler, carro para descarregamento, sistema hidráulico e controle do sistema.
Dados técnicos principais
No. | Itens | Especificações |
1 | Modelo | BGJ-1000 (BGJ-1250) |
2 | Espessura da bobina de aço | 0.23-0.6mm |
3 | Largura máxima da bobina de aço | 1000mm (1250)mm |
4 | Peso da bobina | 5T (6T) |
5 | Diâmetro interno do desbobinador | 460-520mm |
6 | Diâmetro externo do desbobinador | 1200mm |
7 | Velocidade de corte | 10-70m/min |
8 | Altura de rebarba | Menor que 0.02mm |
9 | Número de peça de corte | Max. 20 peças |
10 | Largura mínima de corte | 40mm |
11 | Material da lâmina de corte | Liga de Carbide |
12 | Tamanho da lâmina de corte | 120 /198.45 /18mm |
13 | Vida útil da lâmina | Maior que 100km antes de triturar |
14 | Precisão de corte em largura | Menor que 0.2mm |
15 | Bobinador ID | 500mm |
16 | Peso de bobinador | 5 ton (6 ton) |
17 | Potência total | Cerca de 29kW |
18 | Comprimento da máquina | 11m (12m) |
19 | Peso total | Cerca de 10 ton (14 ton) |

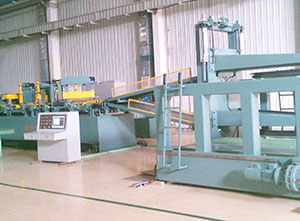

Linha de corte de aço de silicone de comprimento determinado completamente automática
Esta linha foi concebida por nós mesmos com tecnologia similar à GEORG da Alemanha. Ele combina corte e chanfro em forma de V juntos (perfuração é opcional).
Características da linha
1.Decoiler de cabeça dupla e expansão mecânica, direção ativa, capacidade 5T
2.Alta precisão do dispositivo alimentador servo, precisão da alimentação ≤0.1mm
3.Máquina pneumática de corte em V de alta precisão dirigida por servo motor, tolerância da etapa da alimentação ≤ 0.1mm; ângulo de corte ≤1°.
4.Máquina guilhotinha pneumática de alta precisão (dois jogos) para corte em ângulos de 45°, ângulo da guilhotina ≤1°, material da lâmina da guilotina liga YG20
5.Tabela de classificação de camada dupla
6.Tabeça de levantamento e caimento de camada dupla, capacidade 10T
7.Sistema de controle PLC
Dados técnicos principais
Modelo | BHX-400 | BHX-600 | BHX-900 |
Largura da bobina CRGO | 40-440mm | 60-640mm | 80-920mm |
Comprimento do corte | 250-2500 | 400-3500 | 500-5000 |
Espessura CRGO | 0.23-0.35 | 0.23-0.35 | 0.23-0.35 |
Precisão de corte por comprimento | ±0.1mm | ±0.1mm | ±0.1mm |
Altura de rebarba | ≤0.02mm | ≤0.02mm | ≤0.02mm |
Precisão de ângulo de corte | ±0.025° | ±0.025° | ±0.025° |
Velocidade de alimentação | 0-240m/min | 0-240m/min | 0-240m/min |
Duração de corte | ≤230ms | ≤240ms | ≤250ms |
Vida útil de corte/puncionamento | 1,200,000 vezes antes de triturar | ||
Curso máximo de passo | 40mm | 40mm | 40mm |
Tempo de passo | 1, 2, 3, 4, 5, 6, 7 | ||
Método de colecionamento de tiras | empilhamento automático | ||
Potência elétrica total | 20kW | 30kW | 35kW |
Ocupação de espaço (C×L×A) | 15m×5m×2m | 18m×5.5m×2.5m | 22m×6m×2.5m |

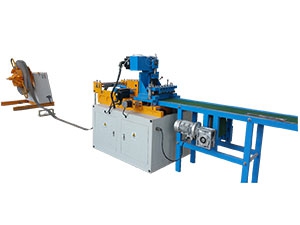

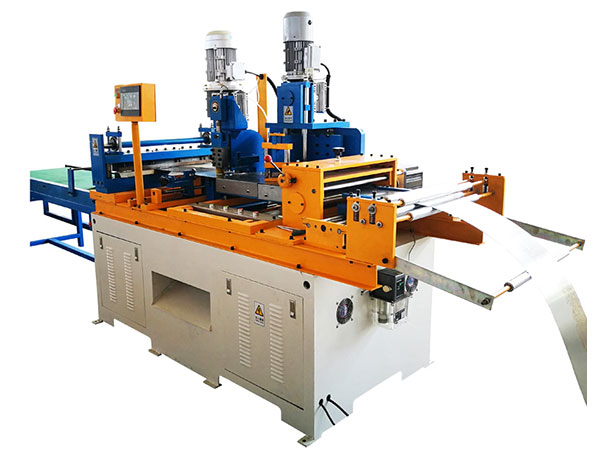

Máquina de corte de núcleo de transformador de passo totalmente automático e compacta

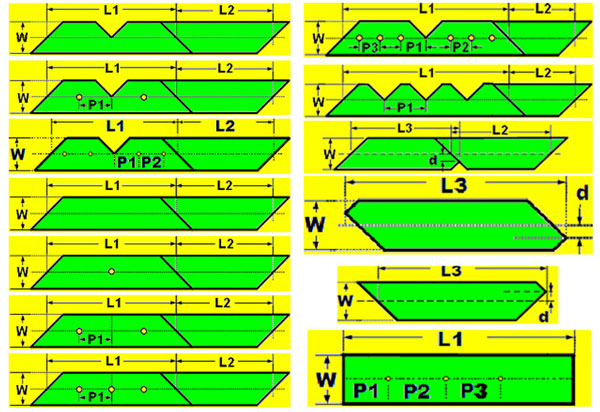

Esta máquina de corte de núcleo mitrado de transformador compacto é designada em estrutura compacta. Ela é projetada com a função de perfuração em linha, entalhe e corte transversal. O comprimento total não é superior a 6m. Esta máquina é composta por acionador servo, PLC e HMI. Totalmente automática, o ângulo, a posição do furo, posição de entalhe em V, o comprimento do corte, e dados step-lap podem ser pré-definidos no PLC.
Parâmetros técnicos
No. | Itens | Especificações |
1 | Modelo | JN-5003 |
2 | Espessura CRGO | 0.23-0.6mm |
3 | Largura da bobina CRGO | 30-500mm |
4 | Comprimento do corte | 1-999999mm |
5 | Tolerância de corte por comprimento | ±0.1mm |
6 | Tolerância de ângulo de corte | ±0.03° |
7 | Tolerância de posicionamento de furo | ±0.1mm |
8 | Tolerância de posicionamento de entalhe | ±0.1mm |
9 | Altura de rebarba | Menor que 0.02mm |
10 | Velocidade de alimentação | Max. 100m/min |
11 | Velocidade de produção | 30-60 peças por minuto |
12 | Puncionamento/molde de entalhe | Liga de Carbide |
13 | Lâmina de corte | Liga de Carbide |
14 | Vida útil da lâmina e do molde | Mais de 1,2 milhões antes de triturar |
15 | Curso máximo de passo | 40mm |
16 | Tempo de passos | 1, 2, 3, 4, 5, 6, 7 |
17 | Servo motor | Delta da Taiwan |

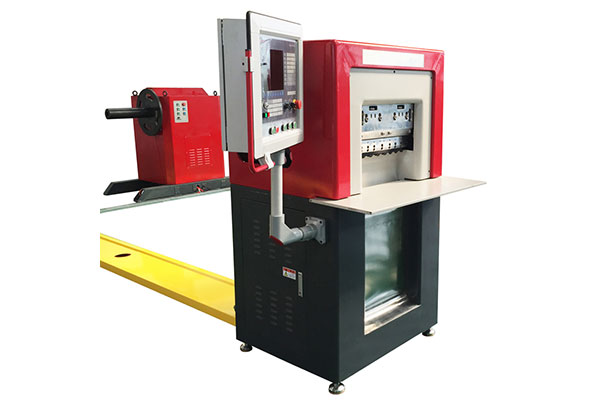

Máquina para corte retangular de aço silício de alta velocidade

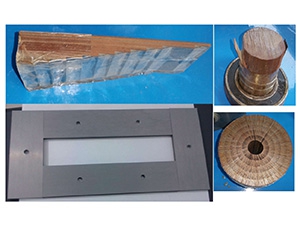

Esta máquina dispõe de um motor servo para alimentar, perfurar e cortar bobinas de aço de silício elétrico em laminagens retangulares para transformadores, soldadores e reatores. Ela se destaca devido a velocidade elevada e precisão excelente. Com controle de PLC e operação de IHM, ela vem com programas especialmente designadas para corte de colunas redondas e laminagens de pilar, bem como núcleos de reator de setor.
Parâmetros técnicos da máquina para retangular de aço de silício a alta velocidade
Nº | Item | Data |
1 | Modelo | JN-2002/3002/4002/5002S |
2 | Espessura CRGO | 0.23-0.6mm |
3 | Largura da bobina CRGO | 30-200/300/400/500mm |
4 | Comprimento de corte | 1-999999mm |
5 | Tolerância de corte por comprimento | +/-0.02mm |
6 | Tolerância da posição do furo | +/-0.02mm |
7 | Número de furos | 0-12 |
8 | Altura da rebarba | Inferior a 0.02mm |
9 | Velocidade de alimentação | Max. 100m/min |
10 | Velocidade de corte | 80~150 peças por minuto |
11 | Molde de perfuração | Liga de carboneto |
12 | Lâmina de corte | Liga de carboneto |
13 | Vida útil da lâmina e do molde | Superior a 1.2 milhões de vezes depois da trituração |
14 | Motores servo | Delta proveniente da Taiwan |

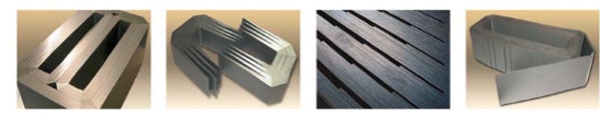

Máquina para corte de núcleo de transformador com lacuna distribuída
Esta máquina foi desenvolvida por nós para a finalidade de corte de núcleo de distância distribuída em transformadores de distribuição monofásicos ou trifásicos e transformadores de instrumentos em 500kVA ~ 5000kVA. Ela vem com um software flexível que é semelhante ao das máquinas Unicore UCM para diferentes núcleos de intervalo:
Parâmetros técnicos da máquina para corte de núcleo de transformador com lacuna distribuída
Nº | Item | Data |
1 | Modelo | JN-2002/3002/4002/5002S |
2 | Espessura CRGO | 0.23-0.6mm |
3 | Largura da bobina CRGO | 30-200/300/400/500mm |
4 | Comprimento de corte | 1-999999mm |
5 | Tolerância de corte por comprimento | +/-0.02mm |
6 | Tolerância da posição do furo | +/-0.02mm |
7 | Número de furos | 0-12 |
8 | Altura da rebarba | Inferior a 0.02mm |
9 | Velocidade de alimentação | Max. 100m/min |
10 | Velocidade de corte | 80~150 peças por minuto |
11 | Molde de perfuração | Liga de carboneto |
12 | Lâmina de corte | Liga de carboneto |
13 | Vida útil da lâmina e do molde | Superior a 1.2 milhões de vezes depois da trituração |
14 | Motores servo | Delta proveniente da Taiwan |
