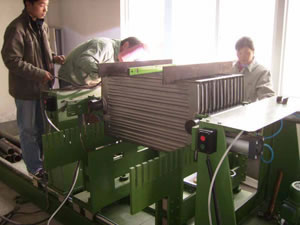

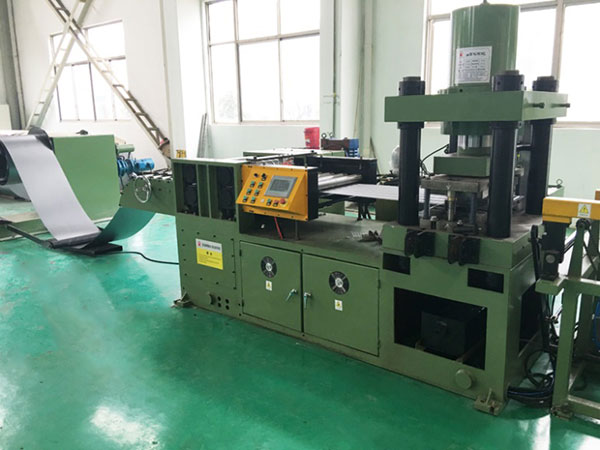

Linha de soldagem e perfilagem de transformador radiador de lamelas

Linha de soldagem e perfilagem de transformador radiador de lamelas

A nossa linha de soldagem e perfilagem de transformador radiador de lamelas leva a vantagem de tecnologia GEORG da Alemanha e MTM do Canadá. É concebido principalmente para fabricar lamelas de diferente larguras (520 ou 535mm, 480mm, 320 ou 310mm) com alta eficiência. Esta linha de perfilagem e solda é feita de desbobinador automático, máquina de laminação, dispositivo de junção de duas peças, máquina de solda por ponto de multi-cabeça, máquina de solda de costura de dupla face, máquina de solda terminal, máquina de corte de aresta de dois lados, máquina de corte terminal, bem como outros dispositivos relacionados como correia transportadora e sistema de controle PLC.

Mudança de tamanho na máquina de laminação é acionada pelo sistema hidráulico, enquanto que outras máquinas e correias de transmissão são ajustadas manualmente. A distância central deve exceder 1200mm se este equipamento operar em uma forma totalmente automática. Deste modo, a peça de trabalho necessita de ser alimentada manualmente em cada máquina de solda se a distância for inferior a 1200mm.

Fluxo de produção
Material de carga → desbobinagem automático → laminação → junção automático (duas peças) → solda por ponto → solda de costura de dupla face → solda de costura terminal → corte da aresta de dupla face → corte terminal → descarga de lamelas terminado

Especificações técnicas
1. Largura das lamelas: 320mm ou 310mm, 480mm 520mm ou 535mm
2. Distância central: 500 a 4000mm (quando a distância for inferior a 1200mm, o método de produção automático não será garantido.)
3. Erro da distância central: ± 1.0mm
4. Pressão de rolamento de única peça: pressão positiva ≥ 0.15MPa; pressão negativa≥133Kpa. (sem deformação)
5. Remoção de óleo: Se a espessura do material for 1.0mm, a remoção de óleo deve exceder 11mm.
Se a espessura for 1.2mm, o modelo de óleo deve ser mais do que 11.5mm.
6. Quantidade de canais de óleo:
1) 3 canais de óleo estão disponíveis para a produção de lamelas com largura de 310 ou 320mm.
2) 5 canais de óleo são fornecidas para fabricar lamelas com largura de 480mm.
3) 6 canais de óleo são fornecidas se a largura for 520 ou 535mm.
7. Matéria prima adequada: aço laminado a frio ST12, SPCC, DC01
8. Espessura do material: 1.0-1.2mm
9. Largura da bobina:
1) 335mm para lamelas com largura de 320mm
2) 495mm para lamelas com largura de 480mm
3) 535mm para lamelas com largura de 520mm
4) 550mm para lamelas com largura de 535mm

Dados técnicos principais da linha de solda e laminação de lamelas
1. Capacidade da linha: se o comprimento da peça de trabalho for 2000mm, esta linha de solda e laminação de lamelas pode processar mais do que 35 peças por hora.
2. Velocidade de solda com costura lateral está em excesso de 3.5m/min.
3. Velocidade de laminação: 6.4m/min
4. Velocidade de solda por ponto: 1.5m/min (solda de uma linha). A taxa de produtividade será aumentada por mais de 70% quando mudar para solda de duas linhas.
5. Operadores: 2 a 3
6. Potência total: cerca de 640kVA
7. Comprimento total: cerca de 47m

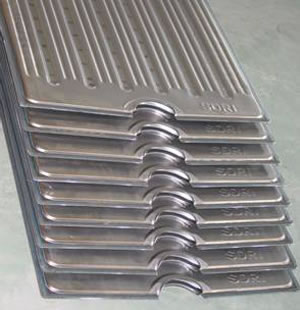

Amostras do produto

Outras máquinas para transformador radiador

A nossa empresa pode também fornecer todas as outras máquinas relacionadas como rack e solda, testador de vazamento, oficina de montagem do radiador, ferramenta coletor de ferramenta de perfuração de tubo com cabeçote de tubo coleção e prensa, e linha completa de pintura e limpeza do radiador.
