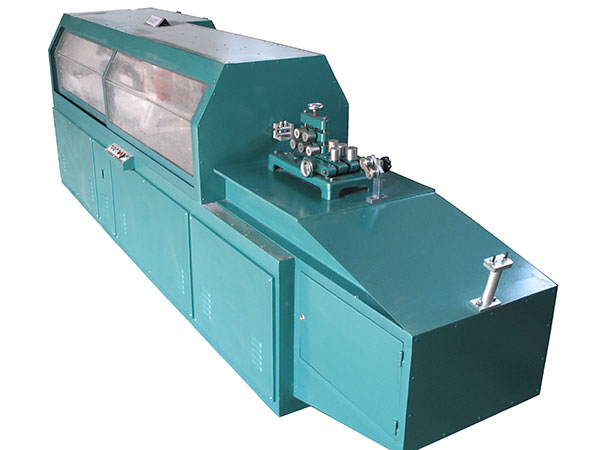

Máquina de gravação em papel

A configuração da máquina para colagem de papel baseia-se nas camadas de colagem, quantidades de fios necessários e tamanho de carretel de fio. Este dispositivo é capaz de desempenhar colagem em camada simples e camada dupla. A camada de colagem varia de 2 a 60 camadas.

Composição da máquina
1. Suporte de compensação
2. Máquina principal
3. Suporte de levantamento
4. Sistema de controle

Parâmetros técnicos
1. Especificações do fio

Material: fio plano de alumínio ou cobre
Largura: 5~20mm
Espessura: 1~16mm
Área secional : 10~200mm2
Largura/Taxa de espessura: 0.4~12
2. Especificação de papel
Espessura: 0.040~0.125mm
Largura: 10~30mm
3. Especificações da cabeça de colagem
Campo de colagem: 8~30mm (ajuste variável)
Tolerância de campo de colagem: ±0.4mm
Tensão de colagem: ajuste automático mecânico, tensão constante
Velocidade de rotação nominal: 800rpm
Velocidade de trabalho: 600rpm
Diâmetro de disco de papel: Diâmetro externo: 330mm, Diâmetro interno: 75mm
A quantidade do disco de papel em cada cabeça de colagem: 3 ou 4 pcs
Sensor de freio de papel: Este sensor é aplicado para para detectar se a fita de papel foi interrompida ou não. Se o fototubo detectar as pausas, nossa máquina de gravação de papel irá parar automaticamente.
4. Dispositivo de reboque Caterpillar:
A correia do tipo de engrenagem sincronizada mais espessa grossa permite que esta máquina garanta uma velocidade de forro estável e confiável.
5. Uma tampa totalmente fechada contribui para a prevenção da poeira.
6. Dispositivo de recolhimento: motor de acionamento, tomada de tensão constante, fiação de varas lisas, elevação motorizada de disco de recolhimento.

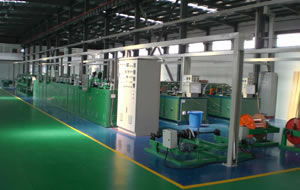

Máquina para colagem de filmes de fibra de vidro

Este tipo de máquina de colagem é designada especialmente para aplicação de fibra de vidro e filmes em fios de cobre ou alumínio com áreas de seção de 5-40 mm2. O equipamento adota uma estrutura de cabeça dupla e cada uma das cabeças possui seu próprio sistema de controle. Além disso, se a máquina for equipada com dispositivo de sinterização de alta frequência, ela será capaz de fabricar fios magnéticos gravados em filmes especiais.

Composição da máquina
1. Suporte de compensação
2. Dispositivo de endireitamento do fio
3. Dispositivo de limpeza e polimento do fio
4. Cabeça de gravação em filmes
5. Cabeça de gravação em fibras de vidro
6. Dispositivo de envernizamento
7. Dispositivo de reboque
8. Forno de cozimento
9. Suporte de recolhimento

Dados técnicos

Itens Dados
Área de seção do fio adequado 5 a 40mm2
Fio de fibra de vidro Diâmetro interno 42mm
Comprimento do fio 75mm
Comprimento do carretel 95mm
Velocidade de produção 2.5 a 4m/min
Altura de gravação do filme 6 a 24mm
Altura de gravação da fibra de vidro 2 a 10mm
Forno 2000mm x 8 peças
Diâmetro da roda de reboque 800mm
Potência principal do motor de acionamento 3kW x 2
Consumo total de eletricidade Cerca de 60kW
Áreas de piso Cerca de 25m x 3.5m
