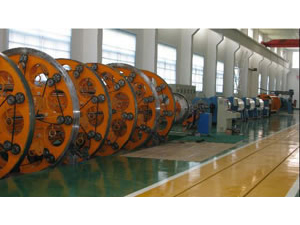

Linha de produção CTC

Linha de produção CTC

A nossa linha de produção CTC é capaz de produzir condutores transpostas contínuas utilizadas em enormes enrolamentos do transformador com tensão inferior a 1000MVA e 1000KV. Este dispositivo é capaz de encalhar muitos fios de cobre planas junto. Este, através de ações mecânicas precisas da cabeça de transposição, pode curvar os fios de cobre plano ao longo da secção transversal estreita, e transpor o outro repetidamente, e em seguida gravar fios com papel isolante e bobiná-los para o rolo de acolhimento.

Características
1. Produção de 24 a 96 fios, distância produtiva super longo, inferior ao ângulo de 16°.
2. A linha de produção CTC oferece dispositivo de nivelamento compulsivo de 8 a 10° com sintonia fina de tensão
3. Ação de transposição de duplo empurrão com pressão constante, distância de transposição: 22 a 35mm; ajuste sem abertura, transposição em freqüência: max. 120 vezes por minuto
4. Dispositivo de gravação de papel tipo tensão complementar
O rácio de polimento deste dispositivo pode ser predefinido entre 40 a 70%.
5. O nosso equipamento é aplicado com dispositivo de reboque tipo lagarta de duas estações e a força de tração pode ser exibida e ajustada.
6. Servo AC mais inversor, sistema de controle PLC, transmissão de controle sincronizado de alta precisão de cada parte, gravação e auto-correção, diagnóstico de longa distância.

Especificações técnicas
Item Dados Unidades
Quantidade de fios planos 7-95 pcs
Tamanho de único fio A: 1.12-2.85; B: 3.15 - 13 mm
Max. dimensão do produto acabado 28x90 mm
Velocidade de rotação de encalhe de gaiola (contínua) 1-10 rpm
Velocidade de reboque (contínua) 1-10 m/min
Altura de transporte (contínua) 50-250 mm
Velocidade de gravação (contínua) 50-450 rpm
Altura de gravação (contínua) 50-100 mm
Max. camadas de gravação 8 x n Camadas
Largura de papel isolante 14-35 mm
Direcção de transporte Direita
Potência principal do motor 18-55 kW
Tamanho do fio carretel em gaiola PN400-PN500
Tamanho do disco de acolhimento PN800-PN2000
Potência do motor de acolhimento 7.5 kW
Dimensão da linha (38000-58000) x 5200 x 4200 mm
Peso 38-61 Ton
Potência total 60-113 kW
