Início Outras máquinas Máquina transformadora de núcleo tridimensional

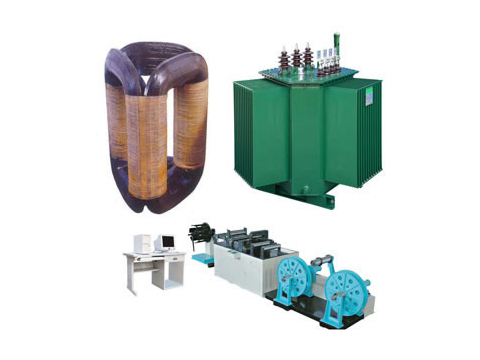

Máquina transformadora de núcleo tridimensional

Máquina transformadora de núcleo tridimensional
Núcleo tridimensional

A nossa máquina transformadora de núcleo tridimensional é especialmente concebida para produção de transformador de núcleo tridimensional que exibe melhor desempenho, estrutura mais razoável, bem como menor custo de produção. O núcleo tridimensional é um núcleo GRGO de nova estrutura com três colunas de secção redonda. Ao adotar este núcleo, o transformador muda a estrutura magnética e reduz significativamente a perda de carga, sem carga de corrente, e o nível de ruído. Deste modo, o custo de execução do transformador pode ser minimizado. Nós podemos fornecer máquinas e tecnologia para fabricação deste tipo de transformador.

Estrutura do núcleo tridimensional
1. O nosso núcleo tridimensional é composto de três núcleos que são exatamente o mesmo.

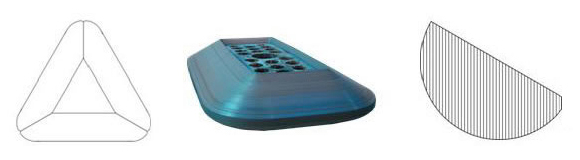

Visualização superior da fase
de núcleo 3D
Foto de único núcleo
Seção de único núcleo

2. A seção de três colunas é redondo e o fator de laminação é de até 99%.

Visualização superior do núcleo 3D
Seção da coluna

Vantagens da tecnologia
1. Núcleo bobinado, nenhuma área de alta resistência
Cada núcleo singular do núcleo 3D é bobinado com fitas longas CRGO, portanto os circuitos magnéticos estão uniformemente distribuídos em qualquer seção. Isto previne à formação da área de alta resistência devido às articulações de laminação bem como a distorção da forma de onda de fluxo magnético nas articulações.
2. Após bobinagem, o núcleo irá ser recozido em forno de recozimento de vácuo.
3. Sem ferramentas de fixação
Por causa do fator de laminação de até 99%, o núcleo 3D necessita de apenas ser gravada com papel de isolamento. Não há necessidade de ferramentas de fixação.
4. Automação elevado
Todo o processo de produção do núcleo é alcançado pela nossa máquina de fabricação de transformador automaticamente.

Características
1. Estrutura de circuito magnético otimizado
Circuitos magnéticos de cada fase são completamente simétricos e todas as fases são de comprimento igual do circuito. O comprimento total do núcleo tridimensional é mais curto do que qualquer outro núcleo. Além disso, sem corrente de carga de cada fase alcança sempre um equilíbrio completo, evitando assim geração harmônica de terceirização.

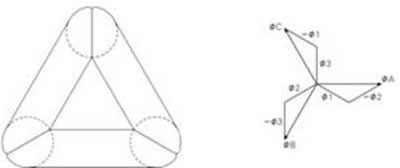

Vectograma do fluxo magnético do núcleo tri-dimensional

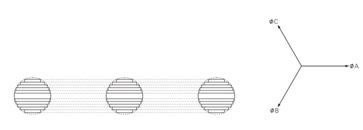

Vectograma do fluxo magnético de núcleo laminado tradicional

2. Reduzindo drasticamente a perda sem carga, corrente sem carga, e nível de ruído
A perda sem carga do transformador do núcleo fabricado pelas nossas máquinas de fabricação é normalmente 30% inferior ao transformador de núcleo laminado tradicional.
O transformador de núcleo tridimensional fabricado pela nossa máquina oferece menor corrente sem carga de 70% do que os transformadores tradicionais.
O nível de ruído é reduzido para aproximadamente 7 a 10dB.

3. Radiação e ventilação única natural
Os três blocos de cabeçote do transformador de bobinagem do núcleo ocorrem em ângulo de 60 graus para cada um. Após enrolamento da bobina, uma chaminé com desenho natural vem a ser concebido. A diferença da temperatura entre o cabeçote superior e as seções inferiores é de 30 a 40 ℃e deve haver circulação de ar em “chaminé desenhado” que irá gerar calor muito rápido na forma radial. Além disso, isto diminui o aumento da temperatura do transformador e aumenta a sua capacidade de sobrecarga.

4. Estrutura compacta, poupando cobre, aço e óleo.
A coluna de núcleo possui uma sensação transversal redonda e o transformador de núcleo tridimensional criado pela nossa máquina transformadora é mais compacto, poupando matéria prima e reduzindo os tamanhos dos transformadores.
Durante o processamento do núcleo bobinador tridimensional, a utilização de aço alcança 100%, considerando que o núcleo laminado tradicional oferece utilização de 96%.
O núcleo tridimensional é de 15% a 20% peso inferior ao núcleo laminado com a mesma capacidade. O peso do núcleo de cobre é cerca de 2% a 3% inferior ao núcleo laminado.

5. Anti-roubo
O núcleo bobinador tridimensional feito pela nossa máquina de fabricação dos transformadores é um corpo no total e pode ser desmontado e a bobina não pode ser removida. O núcleo é aplicado com um anti-roubo. Um transformador 200kVA está disponível com o peso de 650kg.

Máquinas para transformador de núcleo tridimensional

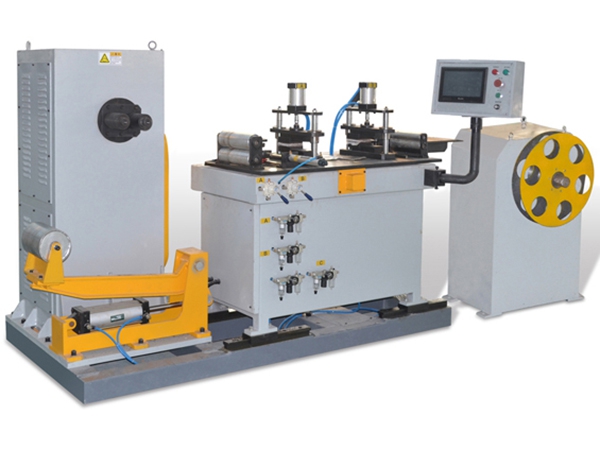

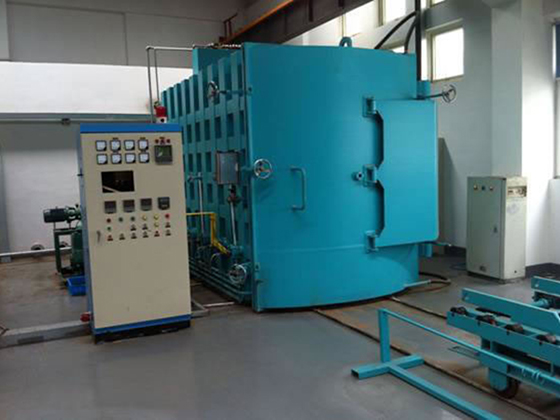

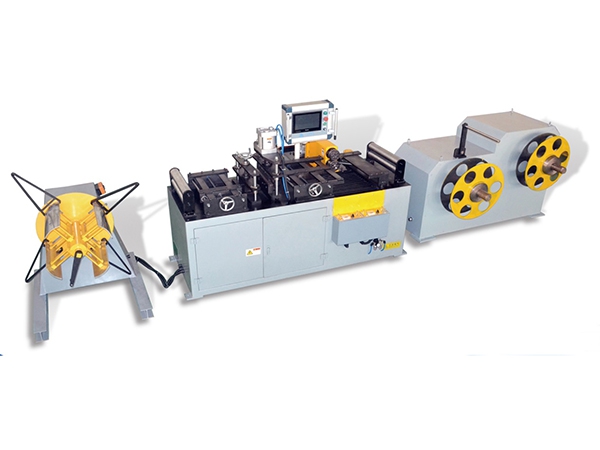

1. Máquina de corte poligonal2. Máquina bobinadora de núcleo 3. Forno de recozimento de núcleo bobinado (Referindo-se ao Forno de recozimento de vácuo)

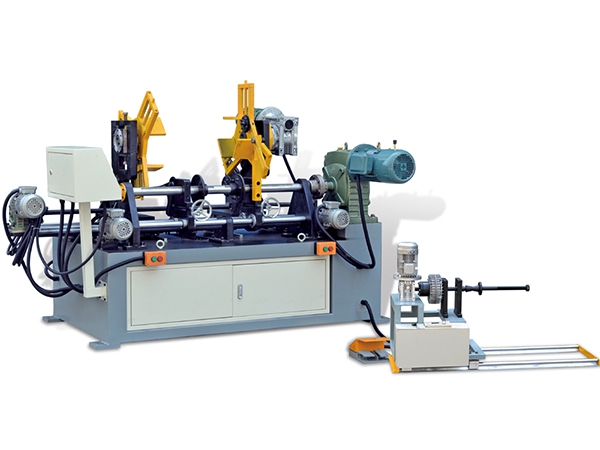

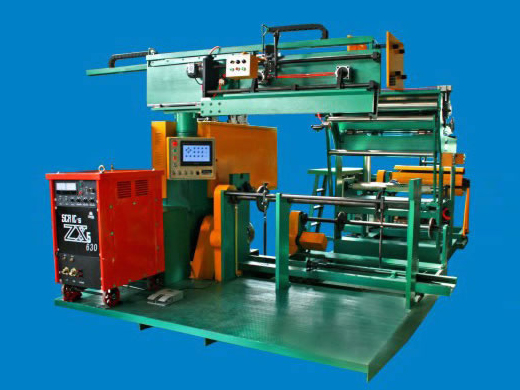

4. Máquina de enrolamento de bobina HV 5. Máquina bobinadora de chapa LV

A nossa empresa pode dispor das tecnologias e máquinas para transformar núcleo tridimensional. Por favor, entre em contato conosco para mais detalhes.
