Início Outras máquinas Máquina de enrolamento do núcleo do transformador

A nossa bobinadeira de núcleo toroidal pode ser classificada em 3 séries. Os clientes podem escolher os produtos com base nas suas demandas reais de produção.

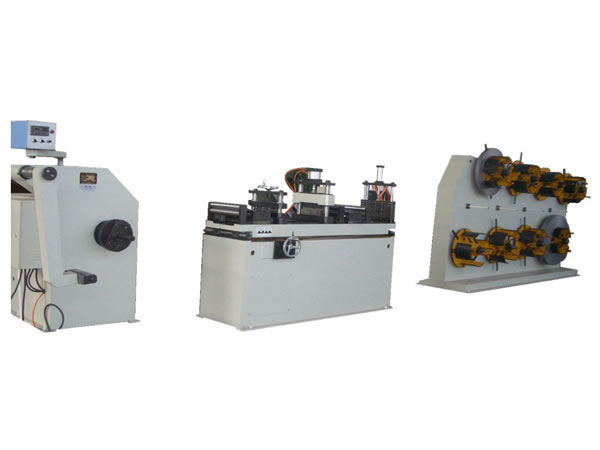

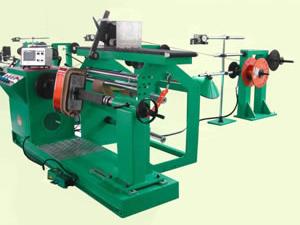

I. Bobinadeira de núcleo de transformador para trabalho pesado

Esta gama de produto é aplicável para enrolamento de núcleo de transformador monofásico ou trifásico (3-colunas ou 5-colunas ). A seção do núcleo pode ser retangular, trapezoidal ou redonda. Composta por desbobinador multi-cabeças, dispositivo de alimentação de amortecimento-retificação e cabeça de enrolamento principal (inversor de controle), a bobinadeira do núcleo transformador para trabalho pesado é aplicável para núcleo enrolamento de núcleo toroidal para transformador de instrumentos.

Parâmetros técnicos da bobinadeira de núcleo toroidal
Item TXJ-1 TXJ-2 TXJ-3
Capacidade de transformador aplicável (KVA) 30-800 800-1600 1600-2000
Torque do eixo (N·M) ≥600
Peso máximo do núcleo (kg) 2000 2500 3000
Diâmetro externo máximo do núcleo (mm) 750 900 1200
Largura de tiras CRGO (mm) ≤220 ≤280 ≤320
Quantidade de tiras 1-8 tiras (8-cabeças de suporte de alimentação do material)
Gama de expansão de cabeça de alimentação (mm) 460-520
Potência do motor de acionamento (kW) 9 13 13
Velocidade de enrolamento (rpm) 0-18
Pressão de ar (MPa) 0-0.6
Método de contagem Display digital, voltas podem ser predefinidas dentro do intervalo de 1-9999
Peso total (kg) 4500 5000 5500
Dimensão (mm)
Unidade de alimentação 3700×840×2100
Unidade de retificação 2065×800×1800
Unidade de enrolamento 1860×1500×1730 1960×1650×1880 2060×1750×1980
Área do piso (mm) 9000×2500 9000×2500 10000×2500

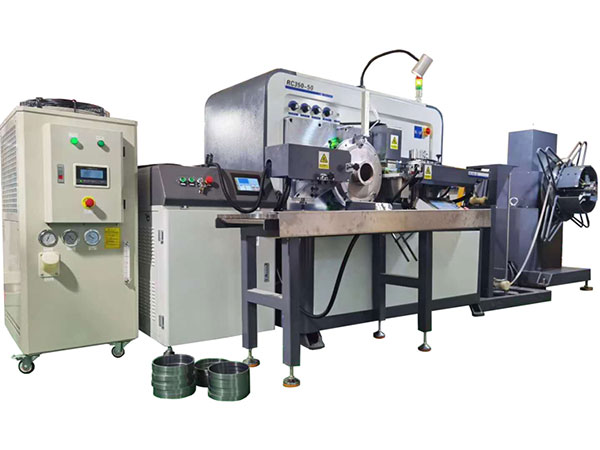

II. Bobinadeira de núcleo toroidal automática

Adequada para enrolamento de núcleo toroidal CRGO usado em transformadores, a bobinadeira de núcleo toroidal automática adota sistema do robô para a operação simples e conveniente. Esta gama de produtos é composta por dispositivo de alimentação servo motor, e unidade de puncionamento e corte, equipamentos de tensionamento, servo motor do sistema de enrolamento, solda por ponto e dispositivo liberação do núcleo acabado.

Parâmetros técnicos da bobinadeira de núcleo toroidal automática
Itens ZJJ-40 ZJJ-60 ZJJ-80
Espessura de tiras acabadas 0.23-0.35mm
Largura de tira aplicável 10-30mm 30-60mm 40-100mm
OD máximo do núcleo Φ100mm Φ120mm Φ200mm
OD mínimo do núcleo Φ30-50mm Φ50-70mm Φ80-100mm
Precisão de viragem ±0.1 viragem
Velocidade de produção 3-5pcs/min 2-3pcs/min 1.5-2pcs/min
Dimensão da máquina Cerca de 2500×1200×1250mm
Peso da máquina Cerca de 2000kg

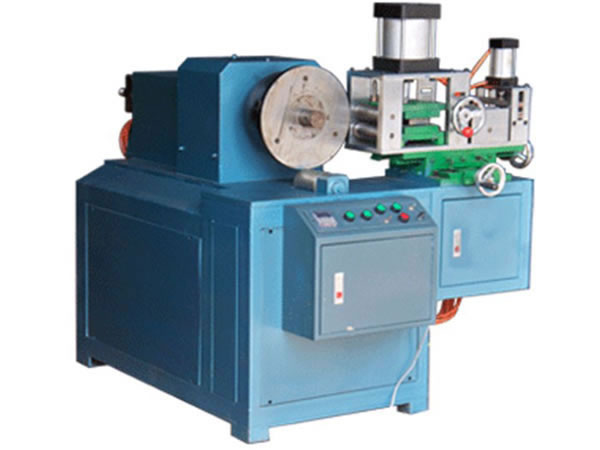

III. Bobinadeira de núcleo toroidal semi automática

Características
1. O núcleo toroidal fabricado com a nossa bobinadeira de núcleo toroidal semi-automática é geralmente usado em transformadores.
2. Este produto é equipado com dispositivo de corte e puncionamento automático.
3. Graças ao dispositivo de guiamento ajustável dispositivo de prensagem de tiras para máquina de enrolamento de núcleo, a tensão e precisão de enrolamento podem ser perfeitamente controladas.
4. A unidade de prensagem para equipamento de enrolamento de núcleo toroidal é designada com dispositivos de acompanhamento. Assim, a unidade de prensagem vai pressionar no núcleo corretamente para bom grau de compactação.
5. Dispositivo de liberação de núcleo automático ajuda a melhorar grandemente a eficiência do trabalho.
6. Solda por ponto manual.

Parâmetros técnicos da bobinadeira de núcleo toroidal semi automática

Itens TXJ-1A
Espessura de tiras acabadas 0.23-0.5mm
Largura de tira aplicável 20-200mm
OD máximo do núcleo Φ350mm
OD mínimo do núcleo Φ30mm
Peso máximo do núcleo 800kg
Motor de acionamento principal Inversor de controle, 3kW
Precisão de viragem Viragem ±0.1
Velocidade de enrolamento 0-200r/min
Dimensão da máquina Cerca de 1800×1400×1350mm
Peso da máquina Cerca de 1900kg

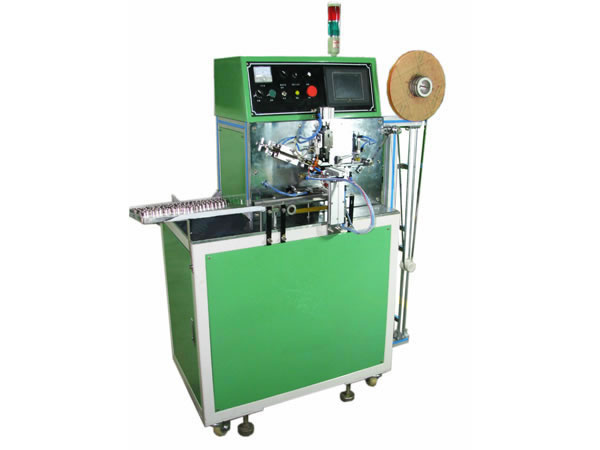

IV. Bobinadeira de núcleo de nanocristais /núcleo amorfo toroidal

A tecnologia de processamento do núcleo da bobinadeira de núcleo automático inclui alimentação de material, solda interna, enrolamento, corte e solda externa. Esta máquina de enrolamento de núcleo amorfos toroidal é composto por sistema de acionamento de motor servo, unidade de transmissão de engrenagem e sistema de solda de velocidade rápida. Os parâmetros relacionados, condições, bem como a falha da máquina de trabalho, serão exibidos no HMI. No caso de haver falta de material ou material com defeito, o sistema de controle PLC irá enviar o alarme automaticamente.

Parâmetros técnicos da bobinadeira de núcleos de nanocristais /núcleo amorfo toroidal
Itens Especificações
Diâmetro do núcleo interno 2.8-25mm (148mm) (em diferentes máquinas )
Diâmetro máximo do núcleo externo 60 (165)mm (em diferentes máquinas)
Largura de tira aplicável 2.8-10mm
Velocidade de produção 8-12pcs/min
Tolerância do peso do núcleo Menor que 1g
Peso da bobina do fio 3kg
Potência do servo motor de enrolamento principal Panasonic, 0.9-5kW (com base no código da máquina )
Dimensão da máquina 1600×800×1400mm
Peso da máquina 200kg
Sistema de controle Panasonic PLC e HMI
Servo motor Panasonic

Para além dos referidos produtos, outras bobinadeiras de núcleo de material especiais também também são disponibilizadas por nós. Da mesma forma, podemos produzir linha de testes e classificação automática, colagem automática e linha de embalagem para núcleos amorfos e núcleos de nanocristais acabados.
