Máquina de enrolar bobinas de transformador

Existem diferentes máquinas bobinadora do transformador com capacidades e configurações diferentes.

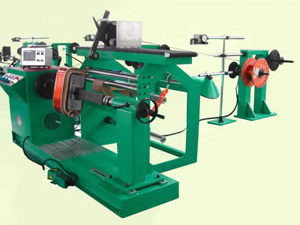

Máquina de bobinadora automático (com dispositivo de transmissão de fio)

Inquira o formulário

Esta máquina de bobinadora é adequada para enrolar bobinas HV em formas redondas ou retangulares para transformadores de distribuição 30-2500kVA.
Esta máquina é composta de um dispositivo de enrolamento principal, dispositivo de auto-fio, dispositivo de isolação interlaminar de alimentação, descarregador de fio de tensão ajustável, sistema pneumático, PLC sistema de controle de servo, etc
Esta máquina é de alta automação, funções completas, grande potencia e poderosa dinâmica. Pode prometer a tensão axial e compactação de latitude e por isso é especialmente adequado para bobinas de enrolamento retangular.

1. Máx. Diâmetro da bobina exterior: menos de 600 milímetros
2. Altura axial: menos de 700 milímetros
3 .Comprimento diagonal da bobina retangular: max. Mil milímetros
4. Peso da bobina: max. 500 kg
5. Fio apropriado: max arame liso. 3x12mm; fio redondo lacado diâmetro 0.3-3mm
6. Velocidade de enrolamento: 0 ~ 200rmp

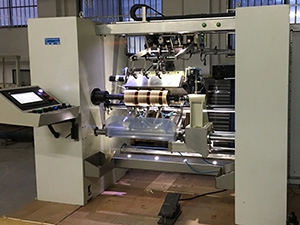

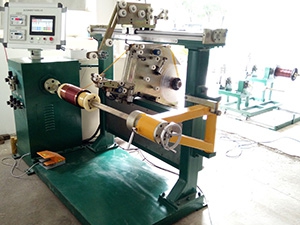

Máquina automática para enrolar bobina (com aplicação automática de isolante)

Esta máquina é especialmente projetada para enrolamento de bobina de alta tensão com um guia condutor automático e sistema de aplicação de papel isolante interlaminar. É um equipamento completamente automático.

Dados técnicos

Nº Artigos Dados
1 Função da máquina
1.1 Altura central 850mm
1.2 Largura máxima da bobina adequada Max. 800mm
1.3 Bobina adequada OD 700mm; ID:80mm
1.4 Torque do eixo principal 800N·m
1.5 Velocidade do eixo principal Padrão 0-210rpm (max. 0-370rpm)
1.6 Potência do motor do eixo principal 3kW
1.7 Comprimento do eixo principal 900mm
1.8 Curso de guia do motor servo 800mm
1.9 Método de guia do condutor Parafuso de esfera + guia linear + acionamento servo
2 Condutores
2.1 Fio redondo 0.6-4.5mm
2.2 Fio plano 1 x 12mm
3 Isolamento interlaminar (Dois dispositivos de compensação )
3.1 Método de tensionamento pneumático
3.2 Largura de papel isolante 10-20mm
3.3 Método de aplicação do isolante Ambos os lados direito e esquerdo, acionamento servo
3.4 Reversão do papel isolante Acionamento servo

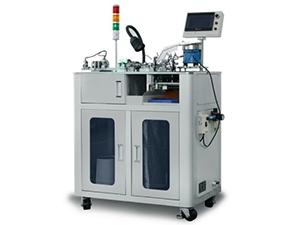

Máquina automática para enrolamento múltiplo de bobinas

Esta máquina é designada com funções totalmente automáticas, sendo especialmente aplicada para enrolamento de bobina primária usada em transformador de tensão com menos de 110kV ou enrolamento de bobina primária com 110Kv ou inferior de uma só vez. Durante o enrolamento de bobina primária para transformador de tensão 35kV, duas ou três bobinas serão enroladas simultaneamente, com capacidade máxima de enrolamento de 9 bobonas de cada vez. É também adequada para bobinas de transformador de distribuição.

Dados técnicos

No. Artigos Dados
1 Diâmetro do fio revestido adequado 0.08-0.3mm(SWG 26~40)
2 Passo oscilante do fio 0.08-5mm
3 Taxa de resolução de oscilação do fio 0.001mm
4 Espaço entre cada bobina 4mm
5 Enrolamento reverso 1-99999±1
6 Largura de uma bobina 40-160mm
7 Peso de uma bobina ≤7.5kg
8 Diâmetro externo da bobina adequada Max. Φ190mm
9 Material isolante Papel ou película, largura 350mm, OD max. 300mm, ID 76mm, max. peso 10kg
10 Velocidade máxima do eixo 800rpm (@5kg x 2); 600rpm (@7.5kg x 2)
11 Diâmetro externo do eixo principal 32mm (com blocos para diâmetros externos de 5 tamanhos)
12 Potência do motor de acionamento do eixo principal 3kW
13 Potência do motor servo para guia do fio 3.5kW
14 Dimensão da máquina Cerca de 2500 x 2580 x 1840mm

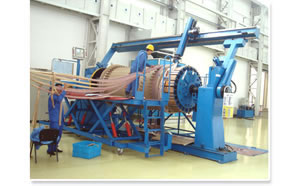

Máquina para enrolar bobina horizontal com dispositivo de compactação flexível

A máquina para enrolamento de bobina horizontal é um tipo de equipamento usado para enrolar bobina de transformador com enorme capacidade e de reatores de 5 a 35 tons!

Esta máquina pode ser equipada com dispositivo de compactação vertical e horizontal o que permite um enrolamento compacto e uniforme, garantindo a qualidade da bobina enrolada.

É equipada com um contador eletrônico avançado que pode efetuar tanto a contagem positiva como a viragem inversa. Nosso dispositivo de enrolamento também vem com função de memorização na ausência de energia.

Dados técnicos principais da máquina de enrolamento de bobina horizontal

Parâmetros WRJ-5 WRJ-10 WRJ-15 WRJ-20 WRJ-25 WRJ-35
Carga máxima (T) 5 10 15 20 25 35
Diâmetro máximo da bobina (mm) 1500 1800 2000 2800 2800 3000
Diâmetro do mandril (mm) 750 1000 1400 1800 1800 2000
Distância entre a cauda e o mandril (mm) 3000 3000 3500 4600 4600 4600
Altura do eixo principal (mm) 1200 1400 1600 1800 1800 1800
Curso de estoque da cauda (mm) 2000 2000 2000 2600 2600 2600
Gama de viragem do dispositivo de compactação 35°
Curso da cabeça de compactação (mm) 500 750 750 750 1040 1040
Velocidade do eixo principal (r/min) 0~10 0~10 0~10 0~10 0~10 0~7
Força máxima de compactação vertical (kgf) 120 160 160 160 160 160
Força máxima de compactação horizontal (kgf) 250 300 300 300 300 300
Torque máximo (N.m) 8000 15000 2000 25000 30000 40000

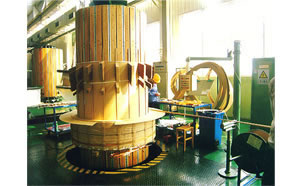

Máquina para enrolamento de bobina vertical

Esta máquina é adequada para enrolamento de bobinas que são usadas em transformadores de tensão alta e super alta. O mandril pode subir e descer de acordo com o peso da bobina de modo a manter o peso de trabalho. Esta máquina é controlada por inversor e caracteriza-se por um arranque estável, baixo nível de ruído e operação fácil. Possui um contador eletrônico que pode reduzir a viragem durante a reversão. Pode parar automaticamente na viragem pré-configurada.

Principais dados técnicos da máquina de enrolamento de bobina vertical

10T 20T 25T 30T
Diâmetro de mandril mm ф1500 ф2900 ф2200 ф2800
Velocidade de viragem máxima mm ф2200 ф3000 ф3400 ф3500
Curso de elevação de mandril mm 2200 3000 3000 3500
Peso de rolamento máximo T 10 20 25 30
torque máximo N.m 9000 15000 16500 23000
Velocidade de rotação de mandril r/min 0~10 0~10 0~10 0~10
Velocidade de elevação de mandril m/min 0.5 0.5 0.5 0.5
Velocidade de endireitamento da placa de cobertura m/min 2.5 2 2.5 2.5
Gama de endireitamento da placa de cobertura mm ф680~ф2232 ф1040~ф3040 ф1800~ф3600 ф1800~ф3600
Dimensão mm 5086×4586×4263 6500×6000×5020 6856×6356×5020 6856×6356×5020

Podemos fornecer qualquer tipo de máquina para enrolar bobinas, não só para serem usadas em transformadores como também para outros aparelhos elétricos.
