Transformador com núcleo amorfo

Transformador com núcleo amorfo é novo desenvolvido com núcleo amorfo que não há perda de carga 20% menor do que nos núcleos convencionais CRGO!
Nós podemos fornecer máquinas completas para a produção de transformadores amorfos, e apoio da tecnologia também.

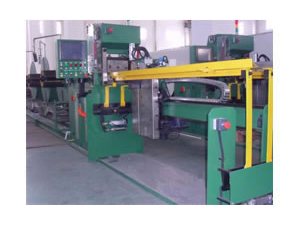

I Máquina de corte com núcleo amorfo
Amorphous Transformer Machine

Esta máquina de corte amorfa é specialmente projetado para corte automático e empilhamento de tiras amorfo para núcleos.
Esta linha adota o controle do PLC, servo-drive, operação de tela de toque e de alta precisão mecânica mecanismos de transmissão, e assim podendo garantir a automatização elevada, alta produtividade e alta confiabilidade.
Esta máquina satisfaz principalmente para o processamento de 3-fase-3-coluna de grandes núcleos de liga amorfa.

Principais dados técnicos
Modelo FJJ-2000 FJJ-5000
Altura do núcleo amorfo 150-850mm 150-2000mm
Largura do núcleo amorfo 30-450mm 50-1500mm
Espessura do núcleo amorfo 25-130mm 25-150mm
Largura da tira amorfa 140-230mm
Comprimento de corte 300-3000mm 300-5000mm
Espessura de corte Max. 15 camadas. Cada camada tem 0.025mm de espessura .
Precisão de corte por comprimento ±0.5mm
Precisão de ângulo de corte ±0.05 graus
Precisão de empilhamento ±0.5mm
Velocidade de alimentação 5-80m/min
Velocidade de corte 0-30 vezes por minuto 0-20 vezes por minuto
Fornecimento de potência elétrica 10kW
Consumo de ar 0.3m3/min
Área do piso para máquina 12×2×2.2m 15×2×2.2m

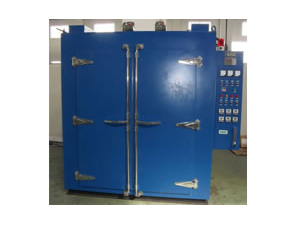

II Forno de recozimentos

Este forno de recozimento a vácuo é projetado especialmente para o recozimento núcleos amorfos.

1. Separado do sistema de controle de temperatura (PID), 30-seção controlador de temperatura programável, com o excesso de temperatura shut-off e com funções de alarme de temperatura excessiva.
2. Cada fase do tubo de aquecimento tem fusível 200A e três metros de corrente, chave de controle separados
3. Equipado com sensor de temperatura com 6 numérica de exibição, para um corpo em si, cinco para a detecção de produtos
4. Forno é preenchido com gás nitrogênio. Iniciar / parar o enchimento é controlada pela válvula eletromagnética que é com o PLC programável.

Parâmetros técnicos do forno de recozimento a vácuo
Itens Especificações
Dimensão total 2250×1900×2360mm
Tamanho da sala de recozimento 1500×1500×1700mm
Temperatura máxima 450℃
Potência nominal 78kW, 3-phase
Duração de aquecimento Menor que 3 horas
Uniformidade de temperatura ±10℃
